Datasheet下载- 型号： PC364N
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PC364N由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC364N价格参考。Sharp MicroelectronicsPC364N封装/规格：未分类， 暂无。您可以下载PC364N参考资料、Datasheet数据手册功能说明书，资料中有PC364N 详细功能的应用电路图电压和使用方法及教程。
Sharp Microelectronics（现为瑞萨电子旗下品牌）的PC364N是一款直流输入、光电晶体管输出型光隔离器（光耦），采用DIP-4封装，具有高隔离电压（5000 Vrms）、高电流传输比（CTR ≥ 50% @ IF=5mA）及良好的温度稳定性。 其典型应用场景包括： 1. 工业控制接口：用于PLC数字输入模块中，隔离现场传感器（如接近开关、光电开关）的24V DC信号与低压控制器（如MCU/FPGA）之间的电平，防止地线环路干扰和高压窜入。 2. 开关电源反馈回路：在AC-DC适配器或DC-DC模块中，配合TL431等基准源构成次级侧电压反馈，实现初级与次级间的电气隔离与稳压控制。 3. 电机驱动保护：隔离微控制器PWM信号与IGBT/MOSFET栅极驱动电路，避免功率侧噪声影响逻辑侧，提升系统可靠性。 4. 通信接口隔离：用于RS-232/RS-485收发器前端，提供通道级隔离，增强抗浪涌与ESD能力（需配合外围保护电路）。 5. 家电与白色家电控制板：如空调、洗衣机主控板中，隔离用户按键、水位传感器、过零检测等弱电信号与主电源系统，满足安规认证（如UL、cUL、VDE）要求。 PC364N不适用于高速通信（带宽仅约10kHz），但凭借成熟工艺、高CTR和成本优势，在中低速、高可靠性隔离场合广泛应用。选型时需注意工作温度范围（-30℃~+100℃）及推荐IF≤10mA以保障寿命。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISO 3.75KV TRANS 4-MINI-FLAT |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | |

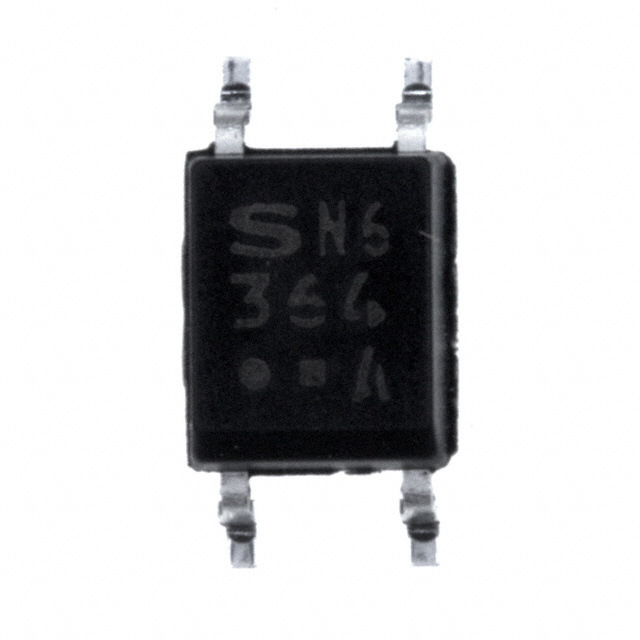

| 产品图片 |
|
| 产品型号 | PC364N |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 200mV |
| 上升/下降时间（典型值） | 4µs， 3µs |
| 产品目录绘图 |
|
| 供应商器件封装 | 4-Mini-Flat |
| 其它名称 | 425-1335-1 |
| 包装 | 剪切带 （CT） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 4-SMD，鸥翼型 |
| 工作温度 | -30°C ~ 100°C |
| 打开/关闭时间（典型值） | - |
| 标准包装 | 1 |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-输出（最大值） | 80V |
| 电压-隔离 | 3750Vrms |
| 电流-DC正向(If) | 10mA |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | 400% @ 500µA |
| 电流传输比（最小值） | 50% @ 500µA |
| 输入类型 | AC，DC |
| 输出类型 | 晶体管 |
| 通道数 | 1 |
