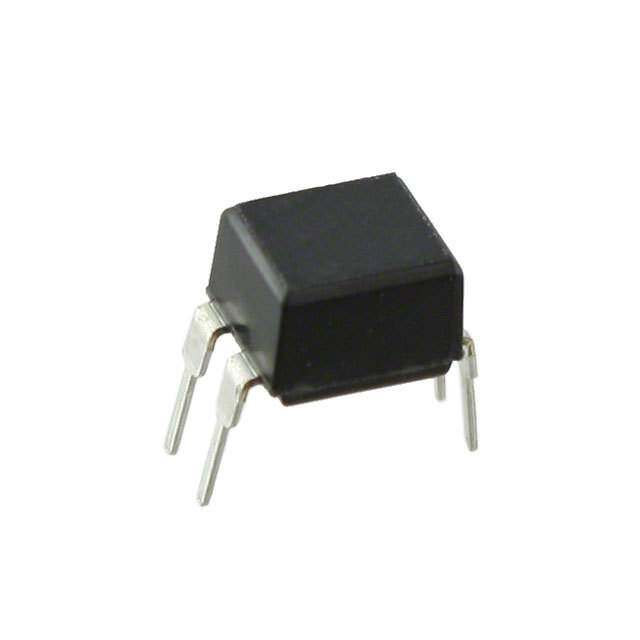

Datasheet下载- 型号： PC123YS
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PC123YS由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC123YS价格参考。Sharp MicroelectronicsPC123YS封装/规格：未分类， 暂无。您可以下载PC123YS参考资料、Datasheet数据手册功能说明书，资料中有PC123YS 详细功能的应用电路图电压和使用方法及教程。
Sharp Microelectronics（现为瑞萨电子旗下品牌）的PC123YS是一款常用的直流输入、光电晶体管输出型光隔离器（光耦），具有高隔离电压（5000 Vrms）、CTR（电流传输比）典型值为200%（IF=5mA, VCE=5V），以及紧凑的DIP-4封装。 其主要应用场景包括： ✅ 工业控制接口：用于PLC数字输入/输出模块中，隔离现场传感器（如接近开关、光电开关）与控制器，防止高压干扰或接地环路损坏MCU； ✅ 电源反馈回路：在开关电源（如AC-DC适配器、LED驱动电源）中，配合TL431等基准源构成次级侧电压反馈，实现初级-次级电气隔离与稳压控制； ✅ 微控制器I/O隔离：保护单片机（如STM32、ESP32、Arduino）GPIO口免受电机驱动、继电器线圈反电动势或工业现场浪涌冲击； ✅ 通信信号隔离：用于RS-232/RS-485接口前端，隔离UART电平转换电路，提升抗噪性与系统安全性； ✅ 家电与白色家电：如变频空调、洗衣机主控板中，隔离用户操作信号（按键、显示）与高压功率模块（IPM驱动）。 PC123YS凭借高CTR、低输入驱动电流（5mA即可可靠导通）、良好温度稳定性及长期可靠性，广泛适用于需中低速信号隔离（<10kHz）且强调成本与通用性的消费类与工业嵌入式系统。注意其响应速度较慢（tON/tOFF约4–18μs），不适用于高速通信（如USB、CAN）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISOLATR 5KV TRANSISTOR 4-DIP |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | PC123YS |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 200mV |
| 上升/下降时间（典型值） | 4µs， 3µs |
| 供应商器件封装 | 4-DIP |
| 其它名称 | 425-1320-5 |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 4-DIP（0.300"，7.62mm） |
| 工作温度 | -30°C ~ 100°C |
| 打开/关闭时间（典型值） | - |
| 标准包装 | 50 |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-输出（最大值） | 70V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 50mA |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | 200% @ 5mA |
| 电流传输比（最小值） | 100% @ 5mA |
| 输入类型 | DC |
| 输出类型 | 晶体管 |
| 通道数 | 1 |
