Datasheet下载- 型号： PC123Y
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PC123Y由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC123Y价格参考。Sharp MicroelectronicsPC123Y封装/规格：未分类， 暂无。您可以下载PC123Y参考资料、Datasheet数据手册功能说明书，资料中有PC123Y 详细功能的应用电路图电压和使用方法及教程。
Sharp Microelectronics（现为瑞萨电子旗下品牌）的PC123Y是一款常用的直流输入、光电晶体管输出型光隔离器（光耦），具有高隔离电压（5000 Vrms）、高电流传输比（CTR ≥ 50% @ IF = 5 mA）及紧凑的DIP-4封装。 其典型应用场景包括： ✅ 工业控制电路隔离：用于PLC输入/输出模块中，隔离现场传感器（如接近开关、光电开关）与主控MCU，防止高压干扰或地电位差损坏低压逻辑电路。 ✅ 开关电源反馈回路：在AC-DC适配器或DC-DC转换器中，配合TL431等基准源构成隔离式电压反馈网络，实现初级侧与次级侧电气隔离，满足安规要求（如UL/EN60950）。 ✅ 微控制器I/O扩展与电平转换：将3.3V/5V MCU信号安全驱动至更高电压负载（如继电器、固态继电器SSR），同时阻断噪声与浪涌传播。 ✅ 电机驱动与变频器保护：隔离PWM控制信号与功率级（如IGBT/MOSFET驱动电路），提升系统抗干扰能力与可靠性。 ✅ 医疗与楼宇自动化设备：在需符合加强绝缘标准的低功耗信号隔离场合（如体温监测仪、智能电表通信接口）中提供成本优化的隔离方案。 注意：PC123Y为非高速型（响应时间约4–18 μs），不适用于高频数字通信（如USB、CAN隔离），更适合≤10 kHz的模拟/开关信号隔离。使用时需合理设计LED限流电阻（推荐IF=5–10 mA），并注意CTR随温度和老化衰减，确保长期工作稳定性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISOLATR 5KV TRANSISTOR 4-DIP |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | |

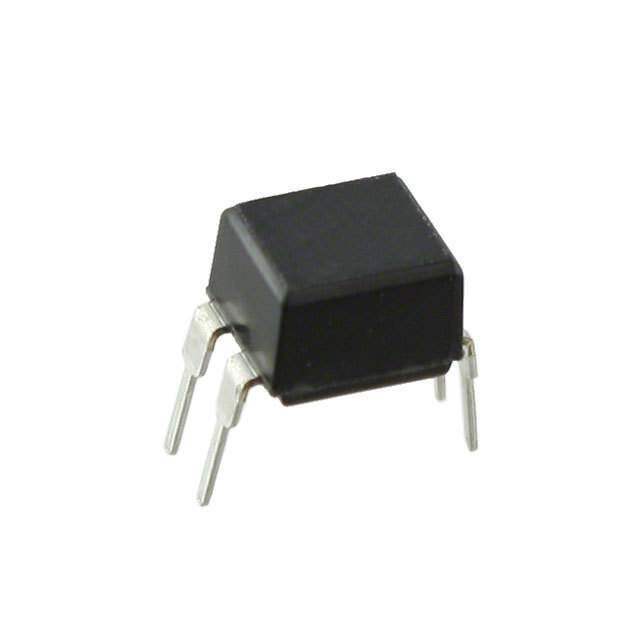

| 产品图片 |
|
| 产品型号 | PC123Y |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 200mV |
| 上升/下降时间（典型值） | 4µs， 3µs |
| 产品目录页面 | |
| 供应商器件封装 | 4-DIP |
| 其它名称 | 425-1317-5 |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 4-DIP（0.300"，7.62mm） |
| 工作温度 | -30°C ~ 100°C |
| 打开/关闭时间（典型值） | - |
| 标准包装 | 50 |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-输出（最大值） | 70V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 50mA |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | 600% @ 5mA |
| 电流传输比（最小值） | 50% @ 5mA |
| 输入类型 | DC |
| 输出类型 | 晶体管 |
| 通道数 | 1 |
