产品简介:
ICGOO电子元器件商城为您提供PBLS6024D,115由NXP Semiconductors设计生产,在icgoo商城现货销售,并且可以通过原厂、代理商等渠道进行代购。 PBLS6024D,115价格参考。NXP SemiconductorsPBLS6024D,115封装/规格:未分类, 暂无。您可以下载PBLS6024D,115参考资料、Datasheet数据手册功能说明书,资料中有PBLS6024D,115 详细功能的应用电路图电压和使用方法及教程。
PBLS6024D,115 是 NXP USA Inc. 推出的一款双极结型晶体管(BJT)预偏置阵列,内置两个独立的 NPN 晶体管,各集成基极-发射极和基极-集电极电阻(典型配置为 R₁=10 kΩ, R₂=10 kΩ),支持直接逻辑电平驱动,无需外部偏置电路。其主要应用场景包括: - 数字接口与电平转换:用于微控制器(如 ARM、AVR、PIC)I/O口驱动LED、小型继电器或光耦输入级,实现5V/3.3V逻辑到负载的可靠开关控制; - LED 驱动电路:在消费电子(如电视背光控制、智能照明模块)、工业HMI面板中,驱动多位LED指示灯或段式数码管,简化PCB设计; - 信号切换与多路开关:在通信设备(如基站前端控制板)、传感器信号调理电路中,作为低速模拟/数字信号选通开关(适用于<10 MHz开关频率); - 电源管理辅助功能:用于负载开关使能控制、电源状态指示或上电复位电路中的电平检测与延时触发环节; - 汽车电子(AEC-Q101兼容):适用于车身控制模块(BCM)、车灯控制单元等对可靠性要求较高的12V系统,提供抗干扰、小尺寸、高一致性解决方案。 该器件采用SOT-363(SC-70-6)封装,体积小、热性能优,适合高密度贴装。其预偏置结构显著降低设计复杂度、提升量产良率,广泛应用于成本敏感、空间受限且需快速开发的嵌入式系统中。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANS PREBIAS PNP/NPN 6TSOP |
| 产品分类 | 晶体管(BJT) - 阵列﹐预偏压式 |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

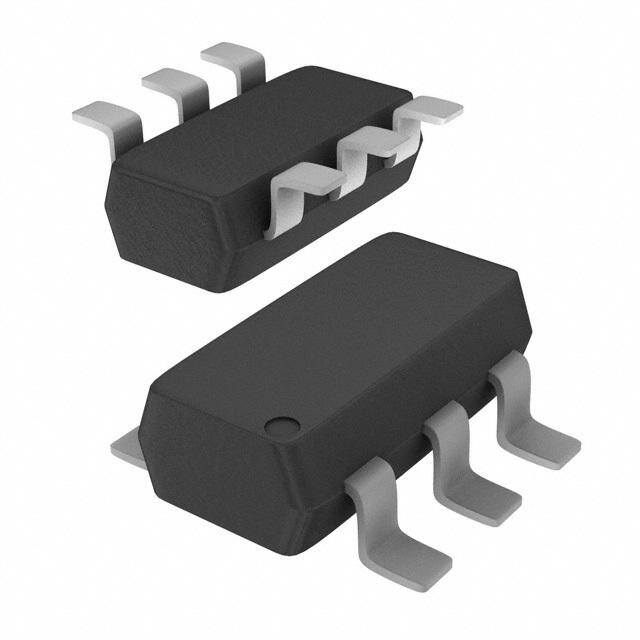

| 产品图片 |
|
| 产品型号 | PBLS6024D,115 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值(最大值) | 150mV @ 500µA, 10mA / 260mV @ 100mA, 1.5A |
| 不同 Ic、Vce 时的DC电流增益(hFE)(最小值) | 60 @ 5mA,5V / 140 @ 1A,2V |
| 供应商器件封装 | 6-TSOP |
| 其它名称 | 934061572115 |
| 功率-最大值 | 760mW |
| 包装 | 带卷 (TR) |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SC-74,SOT-457 |
| 晶体管类型 | 1 NPN 预偏压式,1 PNP |
| 标准包装 | 3,000 |
| 电压-集射极击穿(最大值) | 50V,65V |
| 电流-集电极(Ic)(最大值) | 100mA,1.5A |
| 电流-集电极截止(最大值) | 1µA, 100nA |
| 电阻器-发射极基底(R2)(Ω) | 22k |
| 电阻器-基底(R1)(Ω) | 22k |
| 频率-跃迁 | 150MHz |
