Datasheet下载- 型号： PACDN1404CG
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PACDN1404CG由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PACDN1404CG价格参考。ON SemiconductorPACDN1404CG封装/规格：未分类， 暂无。您可以下载PACDN1404CG参考资料、Datasheet数据手册功能说明书，资料中有PACDN1404CG 详细功能的应用电路图电压和使用方法及教程。
PACDN1404CG 是安森美（ON Semiconductor）推出的一款超低电容、双向TVS（瞬态电压抑制）二极管，专为高速数据接口的静电放电（ESD）防护而优化。其典型应用场景包括：USB 2.0/3.0、HDMI、DisplayPort、MIPI D-PHY（如摄像头/显示屏接口）、LVDS、SD卡接口等高速差分信号线路。该器件具有仅0.4 pF（典型值）的超低结电容和0.15 pF通道间电容匹配，可最大限度减少信号衰减与失真，保障高速信号完整性。其IEC 61000-4-2接触放电ESD防护能力达±15 kV，空气放电±20 kV，满足工业及消费类电子严苛的EMC要求。封装采用微型1.0 mm × 0.6 mm × 0.5 mm DFN-6（双通道配置），节省PCB空间，适合智能手机、平板电脑、笔记本电脑、车载信息娱乐系统（IVI）及物联网终端等对尺寸和性能均有高要求的便携式设备。此外，其低钳位电压（~8 V @ 1 A）和快速响应时间（<1 ns）可有效保护后端敏感的USB PHY、SerDes或图像传感器等芯片免受ESD及EFT（电快速瞬变）冲击。简言之，PACDN1404CG是高速、小型化、高可靠性接口ESD防护的理想选择。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 5.5VWM 8VC WLCSP |
| 产品分类 | TVS - 二极管 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

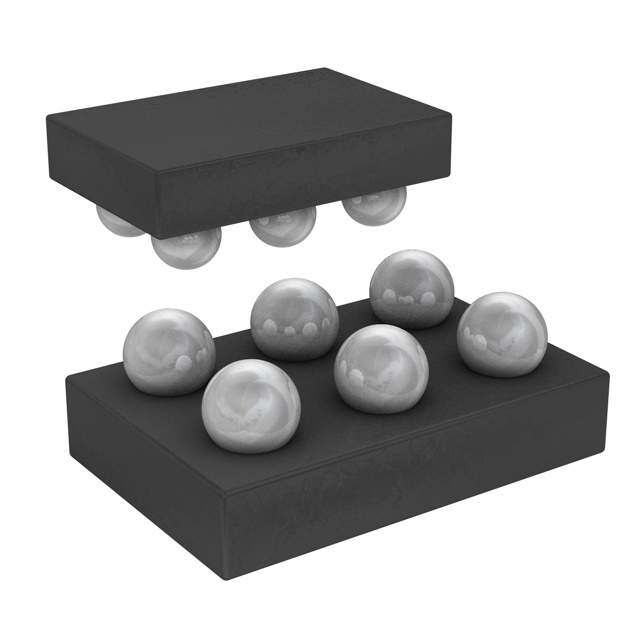

| 产品图片 |
|
| 产品型号 | PACDN1404CG |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | - |
| 供应商器件封装 | 6-WLCSP（1.8x1.15） |
| 功率-峰值脉冲 | - |
| 包装 | 带卷 （TR） |
| 单向通道 | 4 |
| 双向通道 | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-WFBGA，WLCSP |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 通用 |
| 标准包装 | 3,500 |
| 电压-击穿（最小值） | - |
| 电压-反向关态（典型值） | 5.5V （最小） |
| 电压-箝位（最大值）@Ipp | 8V |
| 电流-峰值脉冲(10/1000µs) | - |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
