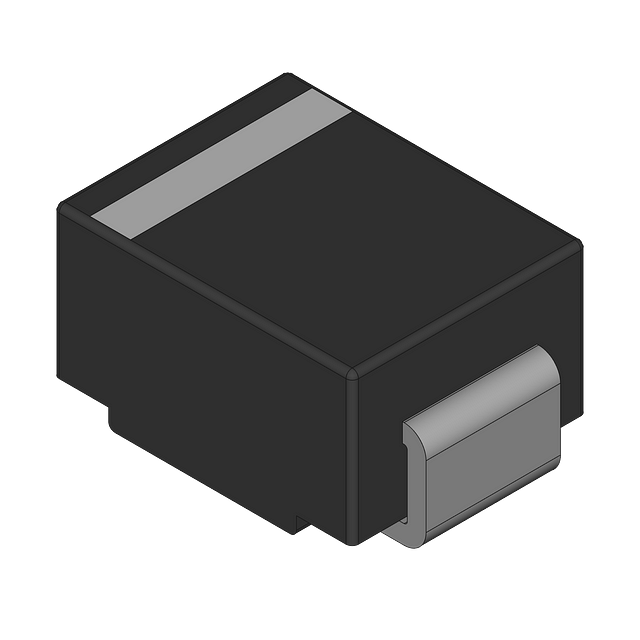

图片仅供参考
详细数据请看参考数据手册
- 型号： P6SMB9.1AT3G
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供P6SMB9.1AT3G由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 P6SMB9.1AT3G价格参考。ON SemiconductorP6SMB9.1AT3G封装/规格：未分类， 暂无。您可以下载P6SMB9.1AT3G参考资料、Datasheet数据手册功能说明书，资料中有P6SMB9.1AT3G 详细功能的应用电路图电压和使用方法及教程。
P6SMB9.1AT3G 是安森美（ON Semiconductor）推出的单向TVS（瞬态电压抑制）二极管，属于SMB封装的600W峰值脉冲功率系列，击穿电压典型值为9.1V（VRWM≈7.79V，VBR=8.65–9.55V），钳位电压约14.4V（IPP=41.7A）。 其主要应用场景包括： - 电源输入端口保护：用于DC适配器、工业电源或通信设备的直流输入侧，抑制雷击感应浪涌、开关噪声及负载突变引起的瞬态过压。 - 信号/数据线防护：在RS-232、RS-485、CAN总线等低速接口中，配合共模电感或限流电阻，提供二级ESD与EFT防护（IEC 61000-4-2 Level 4，±15kV空气放电）。 - 消费电子内部电路保护：如机顶盒、电视主板、智能家电的微控制器供电轨（如+5V/+3.3V系统），防止因热插拔、电源反接误操作或PCB布局耦合引入的瞬态干扰导致MCU复位或损坏。 - 汽车电子辅助应用：适用于12V车载系统中非严苛AEC-Q200环境（如后装导航、OBD设备）的电源初级防护，但需注意其未通过AEC-Q200认证，不可用于前装安全关键系统。 该器件响应速度快（<1ns）、结电容低（≈250pF @ 0V），兼顾防护性能与信号完整性，适用于空间受限且需高可靠性瞬态抑制的中低速、中功率电子系统。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 7.78VWM 13.4VC SMB |
| 产品分类 | TVS - 二极管 |
| 品牌 | ON Semiconductor |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | P6SMB9.1AT3G |
| PCN组件/产地 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | 1835pF @ 1MHz |
| 供应商器件封装 | SMB |
| 功率-峰值脉冲 | 600W |
| 包装 | 带卷 （TR） |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-214AA，SMB |
| 工作温度 | -65°C ~ 150°C |
| 应用 | 通用 |
| 标准包装 | 2,500 |
| 电压-击穿（最小值） | 8.65V |
| 电压-反向关态（典型值） | 7.78V |
| 电压-箝位（最大值）@Ipp | 13.4V |
| 电流-峰值脉冲(10/1000µs) | 45A （8/20µs） |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
