Datasheet下载- 型号： P1172.223NLT
- 制造商： Pulse
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供P1172.223NLT由Pulse设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 P1172.223NLT价格参考。PulseP1172.223NLT封装/规格：未分类， 暂无。您可以下载P1172.223NLT参考资料、Datasheet数据手册功能说明书，资料中有P1172.223NLT 详细功能的应用电路图电压和使用方法及教程。
Pulse Electronics Network的固定电感器型号P1172.223NLT主要应用于需要稳定电感值和高可靠性的电子电路中。该电感器具有良好的磁屏蔽性能和低直流电阻，适用于电源管理模块，如DC-DC转换器、电压调节模块（VRM）以及负载点电源（POL）系统，常见于通信设备、网络路由器、交换机和服务器等工业及电信基础设施中。 P1172.223NLT也广泛用于高性能数字系统，例如FPGA、ASIC和微处理器的供电电路中，可有效滤除高频噪声，提升电源稳定性。其紧凑的表面贴装设计适合高密度PCB布局，适用于空间受限但对效率和散热有较高要求的应用场景。 此外，该器件符合RoHS环保标准，具备优良的温度稳定性和耐久性，可在较宽的工作温度范围内保持性能稳定，因此也适用于工业控制、医疗电子和车载电子等对可靠性要求较高的领域。总体而言，P1172.223NLT是一款适用于高频、大电流电源滤波与储能应用的高性能固定电感器。
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈无源元件 |
| DC电阻(DCR) | 42 毫欧最大 |
| 描述 | INDUCTOR PWR SHIELD 22UH SMD固定电感器 SHD DRUM CORE IND |
| 产品分类 | 固定值电感器电感器 |
| 品牌 | Pulse |
| 产品手册 | |

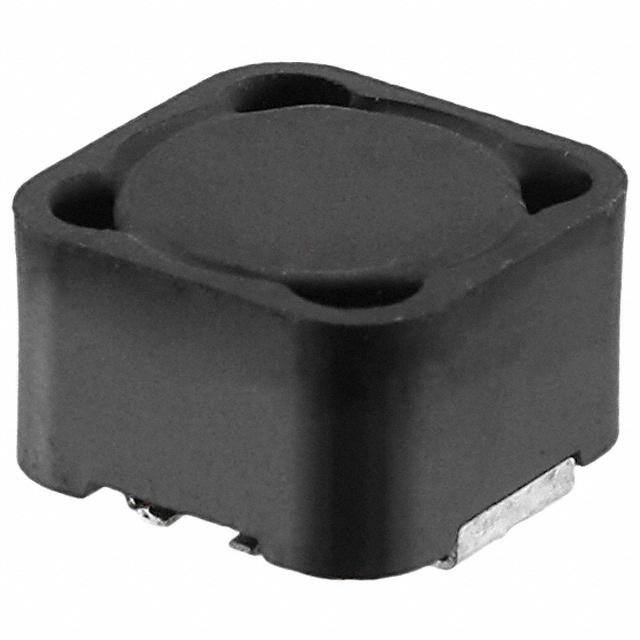

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 固定电感器,Pulse P1172.223NLTP1172NL |
| 数据手册 | |
| 产品型号 | P1172.223NLT |
| 不同频率时的Q值 | - |
| 产品种类 | 固定电感器 |
| 供应商器件封装 | - |
| 其它名称 | 553-1970-1 |
| 包装 | 剪切带 （CT） |
| 商标 | Pulse |
| 外壳宽度 | 12.24 mm |
| 外壳长度 | 12.24 mm |
| 外壳高度 | 8 mm |
| 大小/尺寸 | 0.482" 长 x 0.482" 宽 （12.24mm x 12.24mm） |
| 安装类型 | 表面贴装 |
| 容差 | 20 % |
| 封装 | Reel |
| 封装/外壳 | 非标准 |
| 屏蔽 | Shielded |
| 工作温度 | -40°C ~ 130°C |
| 工作温度范围 | - 40 C to + 130 C |
| 工厂包装数量 | 400 |
| 最大直流电流 | 3.8 A |
| 最大直流电阻 | 42 mOhms |
| 材料-磁芯 | - |
| 标准包装 | 1 |
| 电感 | 22 uH |
| 电流-饱和值 | 3.8A |
| 端接类型 | SMD/SMT |
| 类型 | 绕线 |
| 系列 | P1172NL |
| 自谐振频率 | 12 MHz |
| 频率-测试 | 100kHz |
| 频率-自谐振 | 12MHz |
| 额定电流 | 3.8A |
| 高度-安装（最大值） | 0.315"（8.00mm） |
