产品简介：
ICGOO电子元器件商城为您提供OPIA2110ATRE由OPTEK设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 OPIA2110ATRE价格参考。OPTEKOPIA2110ATRE封装/规格：未分类， 暂无。您可以下载OPIA2110ATRE参考资料、Datasheet数据手册功能说明书，资料中有OPIA2110ATRE 详细功能的应用电路图电压和使用方法及教程。
OPIA2110ATRE（TT Electronics/Optek Technology）是一款高速、高隔离电压的光隔离器，采用晶体管输出（光电达林顿结构），具备高电流传输比（CTR）、低输入驱动电流（典型IF=5mA）及3750Vrms隔离耐压。其典型应用场景包括： - 工业自动化控制：用于PLC数字输入模块、继电器驱动电路中，实现微控制器与高压/大电流执行端（如接触器、电磁阀）之间的电气隔离与信号耦合，防止噪声干扰和地环路影响。 - 电源系统反馈回路：在开关电源（如AC-DC适配器、服务器PSU）中，配合TL431等基准源构成次级侧电压反馈通路，将高压侧输出电压信息安全传递至初级侧PWM控制器，满足安规隔离要求。 - 电机驱动与变频器接口：隔离MCU发出的PWM或启停信号，保护低压控制电路免受电机反电动势、浪涌及共模噪声损害。 - 医疗电子设备：用于病人连接设备（如监护仪传感器接口）的信号隔离，满足IEC 60601-1对患者漏电流和隔离等级的严苛要求。 - 测试测量仪器：在数据采集系统中隔离模拟/数字通道，提升抗扰度与系统安全性。 该器件工作温度范围宽（–40°C 至 +100°C），符合UL、cUL、VDE认证，适用于对可靠性、隔离性能及长期稳定性有较高要求的中高端工业与医疗电子场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISOLATR 5KV TRANSISTOR 6-SMD |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | TT Electronics/Optek Technology |
| 数据手册 | |

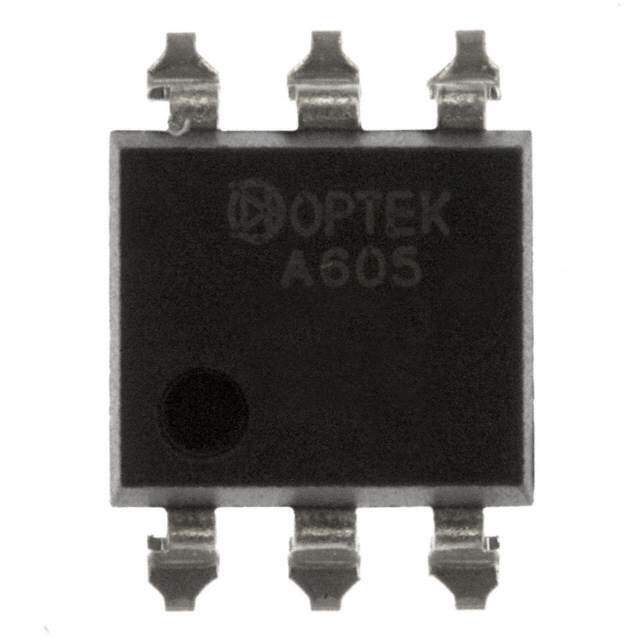

| 产品图片 |
|
| 产品型号 | OPIA2110ATRE |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 300mV |
| 上升/下降时间（典型值） | 4µs， 3µs |
| 产品目录页面 | |
| 供应商器件封装 | 6-SMD |
| 其它名称 | 365-1451-6 |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-SMD，鸥翼型 |
| 工作温度 | -55°C ~ 125°C |
| 打开/关闭时间（典型值） | - |
| 标准包装 | 1 |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-输出（最大值） | 60V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 50mA |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | 400% @ 10mA |
| 电流传输比（最小值） | 40% @ 10mA |
| 输入类型 | DC |
| 输出类型 | 晶体管 |
| 通道数 | 1 |
