Datasheet下载- 型号： OPB695AZ
- 制造商： OPTEK
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供OPB695AZ由OPTEK设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 OPB695AZ价格参考。OPTEKOPB695AZ封装/规格：未分类， 暂无。您可以下载OPB695AZ参考资料、Datasheet数据手册功能说明书，资料中有OPB695AZ 详细功能的应用电路图电压和使用方法及教程。
TT Electronics plc 的 OPB695AZ 是一款槽型光电遮断器（光电开关），采用红外LED发射器与集成逻辑输出（施密特触发）的光敏IC接收器，具备抗环境光干扰、高响应速度（典型上升/下降时间≤1.5μs）和数字信号直接输出（高/低电平）等特性。其典型应用场景包括： - 工业自动化：用于伺服电机、步进电机的转速检测与位置反馈（如编码盘边缘计数）、传送带物体有无检测、限位保护及门禁状态监控； - 办公设备：在打印机、复印机中检测纸张通过、卡纸状态或盖板开合； - 消费电子：应用于自动售货机货道阻断检测、硬币识别器、游戏手柄按键/摇杆位置感应； - 安防与家电：作为智能垃圾桶盖开闭传感器、洗衣机/洗碗机门锁状态监测、电梯轿厢门安全防夹检测（需配合安全认证设计）； - 教育与DIY开发：因无需外接比较器或整形电路，逻辑电平兼容3.3V/5V系统，常用于嵌入式项目（如Arduino、Raspberry Pi）中的非接触式开关信号采集。 该器件工作温度范围宽（−40°C 至 +85°C），封装紧凑（DIP-4），适合PCB直插安装。注意：OPB695AZ为逻辑输出型（非模拟输出），不适用于需要线性光强测量的场景；实际应用中需确保被测物体能可靠遮挡槽口（槽宽2.54mm），并避免粉尘、油污污染光学路径以保障长期可靠性。
| 参数 | 数值 |
| 产品目录 | 传感器，变送器光电子产品 |
| 描述 | SWITCH LOGIC OPTICAL FLAG光学开关（透射型，光电IC输出） Photologic Opt Flag Switch |
| 产品分类 | 光学传感器 - 光断续器 - 槽型 - 逻辑输出光学开关 |
| 品牌 | TT Electronics/Optek Technology |
| 产品手册 | |

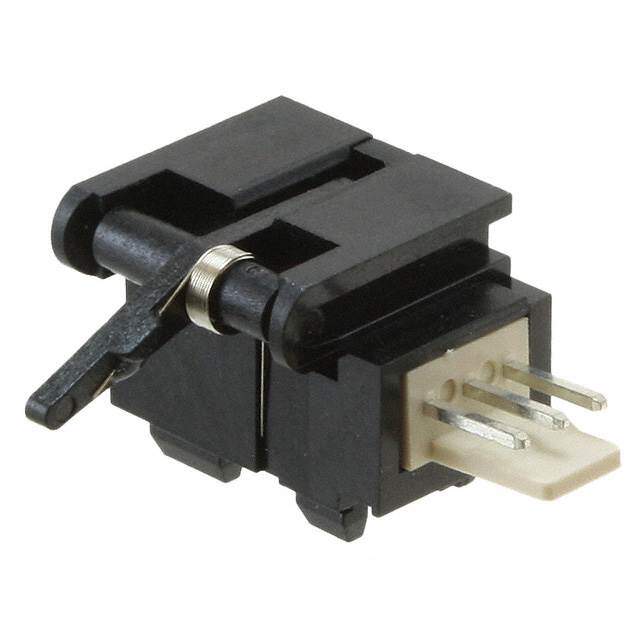

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 光学开关（透射型，光电IC输出）,Optek / TT Electronics OPB695AZPhotologic® |
| 数据手册 | |
| 产品型号 | OPB695AZ |
| 上升时间 | 30 ns |
| 下降时间 | 30 ns |
| 产品种类 | 光学开关（透射型，光电IC输出） |
| 低电平输出电压 | 0.4 V |
| 低电平输出电流 | 16 mA |
| 其它名称 | 365-1672 |
| 反向电压 | 2 V |
| 响应时间 | 30ns |
| 商标 | Optek / TT Electronics |
| 安装类型 | 卡入式 |
| 封装 | Tray |
| 封装/外壳 | 模块，连接器 |
| 工厂包装数量 | 25 |
| 感应方式 | Transmissive, Actuator Type |
| 感应方法 | 光学标记 |
| 感应距离 | - |
| 最大工作温度 | + 100 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 25 |
| 槽宽 | 2.03 mm |
| 正向电压 | 1.6 V |
| 正向电流 | 50 mA |
| 电压-电源 | 4.5 V ~ 8 V |
| 电流-电源 | 20mA |
| 输出设备 | Pull Up, Buffer |
| 输出配置 | 上拉电阻，缓冲器 |
