Datasheet下载- 型号： NTLJD3183CZTAG
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供NTLJD3183CZTAG由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 NTLJD3183CZTAG价格参考。ON SemiconductorNTLJD3183CZTAG封装/规格：未分类， 暂无。您可以下载NTLJD3183CZTAG参考资料、Datasheet数据手册功能说明书，资料中有NTLJD3183CZTAG 详细功能的应用电路图电压和使用方法及教程。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| ChannelMode | Enhancement |
| 描述 | MOSFET COMPL 20V LOW PRO 6WDFNMOSFET 20V 4.1A UCOOL CMPLM |
| 产品分类 | FET - 阵列分离式半导体 |
| FET功能 | 逻辑电平门 |
| FET类型 | N 和 P 沟道 |
| Id-ContinuousDrainCurrent | 3.8 A |
| Id-连续漏极电流 | 3.8 A |
| 品牌 | ON Semiconductor |
| 产品手册 | |

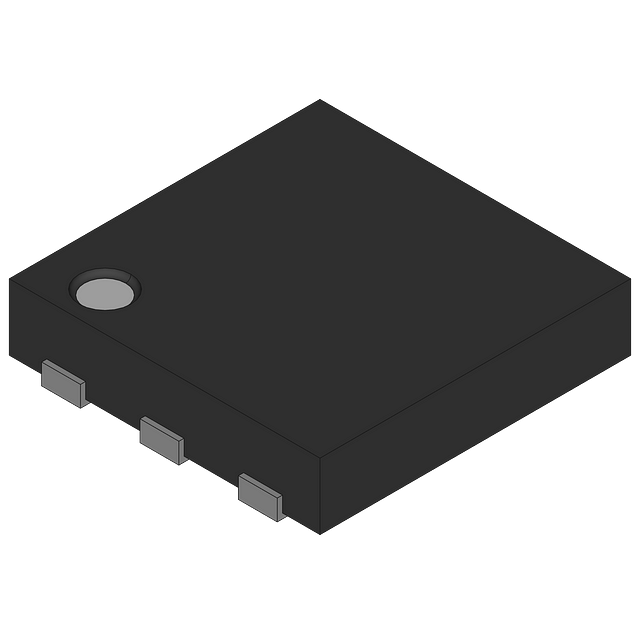

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体管,MOSFET,ON Semiconductor NTLJD3183CZTAG- |
| 数据手册 | |
| 产品型号 | NTLJD3183CZTAG |
| PCN过时产品 | |
| Pd-PowerDissipation | 1.5 W |
| Pd-功率耗散 | 1.5 W |
| RdsOn-Drain-SourceResistance | 68 mOhms at 4.5 V at N Channel, 100 mOhms at 4.5 V at P Channel |
| RdsOn-漏源导通电阻 | 100 mOhms |
| Vds-Drain-SourceBreakdownVoltage | +/- 20 V |
| Vds-漏源极击穿电压 | 20 V |
| Vgs-Gate-SourceBreakdownVoltage | +/- 8 V |
| Vgs-栅源极击穿电压 | 8 V |
| 上升时间 | 5.5 ns, 9 ns |
| 下降时间 | 14 ns, 12.5 ns |
| 不同Id时的Vgs(th)（最大值） | 1V @ 250µA |
| 不同Vds时的输入电容(Ciss) | 355pF @ 10V |
| 不同Vgs时的栅极电荷(Qg) | 7nC @ 4.5V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 68 毫欧 @ 2A，4.5V |
| 产品种类 | MOSFET |
| 供应商器件封装 | 6-WDFN（2x2） |
| 典型关闭延迟时间 | 15 ns, 14 ns |
| 功率-最大值 | 710mW |
| 包装 | 带卷 （TR） |
| 商标 | ON Semiconductor |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | 6-WDFN 裸露焊盘 |
| 封装/箱体 | WDFN-6 |
| 工厂包装数量 | 3000 |
| 晶体管极性 | N and P-Channel |
| 最大工作温度 | + 150 C |
| 最小工作温度 | - 55 C |
| 标准包装 | 3,000 |
| 正向跨导-最小值 | 7 S, 6.5 S |
| 漏源极电压(Vdss) | 20V |
| 电流-连续漏极(Id)（25°C时） | 2.6A，2.2A |
| 通道模式 | Enhancement |
| 配置 | Complementary |
