Datasheet下载- 型号： NTD4810NT4G
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供NTD4810NT4G由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 NTD4810NT4G价格参考。ON SemiconductorNTD4810NT4G封装/规格：未分类， 暂无。您可以下载NTD4810NT4G参考资料、Datasheet数据手册功能说明书，资料中有NTD4810NT4G 详细功能的应用电路图电压和使用方法及教程。
NTD4810NT4G 是安森美（ON Semiconductor）推出的一款N沟道增强型功率MOSFET，采用DPAK（TO-252）封装，具有低导通电阻（RDS(on) ≈ 10.5 mΩ @ VGS = 10 V）、高连续漏极电流（ID = 68 A）和优良的开关性能。其典型应用场景包括： 1. DC-DC电源转换：广泛用于服务器、通信设备及工业电源中的同步整流BUCK转换器，提升效率并降低温升； 2. 电机驱动电路：适用于中小功率直流电机、步进电机的H桥或半桥驱动，支持高频PWM调速； 3. 负载开关与电源管理：在笔记本电脑、打印机、智能家电中用作主电源通断控制（如USB供电开关、电池保护回路）； 4. LED照明驱动：作为恒流源开关管，配合控制器实现高效、低噪声LED调光； 5. 汽车电子辅助系统：满足AEC-Q101认证（该型号为标准工业级，非车规版；若需车规应用，应选用对应AEC-Q101认证型号如NTD4810N），但可应用于车载充电器、风扇控制等非安全关键场景。 该器件具备良好的雪崩耐受能力、快速开关特性（ton/toff 约数十纳秒）及宽工作结温范围（–55°C 至 +175°C），适合中高功率、中高频（≤500 kHz）开关应用。设计时需注意PCB散热布局与栅极驱动匹配，以充分发挥其性能优势。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | MOSFET N-CHAN 10.8A 30V DPAK |
| 产品分类 | FET - 单 |
| FET功能 | 逻辑电平门 |
| FET类型 | MOSFET N 通道，金属氧化物 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

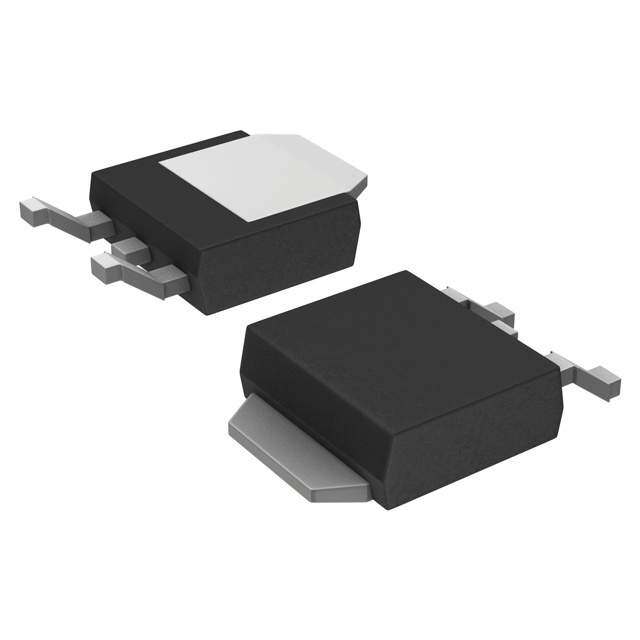

| 产品图片 |
|
| 产品型号 | NTD4810NT4G |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同Id时的Vgs(th)（最大值） | 2.5V @ 250µA |
| 不同Vds时的输入电容(Ciss) | 1350pF @ 12V |
| 不同Vgs时的栅极电荷(Qg) | 11nC @ 4.5V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 10 毫欧 @ 30A，10V |
| 供应商器件封装 | D-Pak |
| 其它名称 | NTD4810NT4GOSCT |
| 功率-最大值 | 1.4W |
| 包装 | 剪切带 （CT） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | TO-252-3，DPak（2 引线+接片），SC-63 |
| 标准包装 | 1 |
| 漏源极电压(Vdss) | 30V |
| 电流-连续漏极(Id)（25°C时） | 9A （Ta）， 54A （Tc） |
