Datasheet下载- 型号： MV10-6FX-BOTTLE
- 制造商： 3M
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MV10-6FX-BOTTLE由3M设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MV10-6FX-BOTTLE价格参考。3MMV10-6FX-BOTTLE封装/规格：未分类， 暂无。您可以下载MV10-6FX-BOTTLE参考资料、Datasheet数据手册功能说明书，资料中有MV10-6FX-BOTTLE 详细功能的应用电路图电压和使用方法及教程。

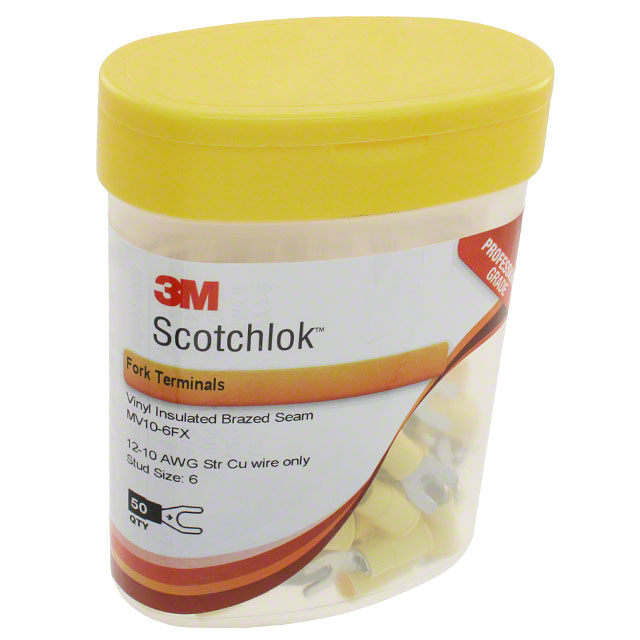

3M MV10-6FX-BOTTLE 是一款专为工业与电气连接设计的铲形（叉形）端子，适用于截面积约10 AWG（约5.26 mm²）导线，额定电压600V，符合UL/CSA等安全标准。其“BOTTLE”后缀表明该型号以瓶装（散装）方式供货，便于自动化压接产线批量取用。 典型应用场景包括： - 工业控制柜内部接线：用于PLC输出模块、继电器、断路器、接触器等设备的电源或信号线路连接，提供牢固、低接触电阻的可拆卸式接线； - 电机与驱动器连接：在变频器、伺服驱动器至电机主回路或制动单元的中等电流（通常≤30A）连接中，保障振动环境下的接触可靠性； - 照明与电源配电系统：适用于商业/工业LED驱动电源、UPS输出端、配电箱内汇流排或铜排的分支连接； - 轨道交通及重型设备线束：凭借3M端子特有的镀锡铜材质、高弹性叉口设计及抗应力结构，满足车载、工程机械等对耐振动、耐温（-40℃~105℃）、长期插拔稳定性的要求。 该端子需配合3M专用压接工具（如MP-100系列）使用，确保压接质量与认证一致性。不推荐用于高频信号或精密模拟电路——因其为功率级机械连接件，非信号优化型。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN FORK VINYL INSUL 50PC |
| 产品分类 | 端子 - 铲形连接器 |
| 品牌 | 3M |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | MV10-6FX-BOTTLE |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | Scotchlok™ |
| 其它名称 | 00051128587614 |
| 包装 | 散装 |
| 安装类型 | 自由悬挂 |
| 宽度-外边缘 | 0.380"（9.65mm） |
| 材料-绝缘 | 乙烯基 |
| 标准包装 | 50 |
| 特性 | 铜焊缝 |
| 特色产品 | http://www.digikey.cn/product-highlights/zh/scotchlok-tools-and-connectors/52970 |
| 端子类型 | 标准 |
| 端接 | 压接 |
| 线规 | 10-12 AWG |
| 绝缘 | 绝缘 |
| 绝缘层直径 | 0.250"（6.35mm） |
| 舌簧内开口 | - |
| 螺柱/凸片尺寸 | 6 接线柱 |
| 触头材料 | 铜，ETP |
| 触头镀层 | 锡 |
| 长度-总 | 1.030"（26.16mm） |
| 长度-环中心到端子 | 0.290"（7.37mm） |
| 长度-端子 | 0.550"（13.97mm） |
| 颜色 | 黄 |
