Datasheet下载- 型号： MUR550APFRL
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MUR550APFRL由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MUR550APFRL价格参考。ON SemiconductorMUR550APFRL封装/规格：未分类， 暂无。您可以下载MUR550APFRL参考资料、Datasheet数据手册功能说明书，资料中有MUR550APFRL 详细功能的应用电路图电压和使用方法及教程。
ON Semiconductor 的 MUR550APFRL 是一款超快恢复整流二极管（Ultrafast Recovery Rectifier），主要应用于中高频开关电源系统中。其典型应用场景包括：开关电源（SMPS）的次级整流、DC-DC 转换器中的续流/输出整流、PFC（功率因数校正）电路的升压二极管、逆变器与电机驱动中的钳位或续流路径，以及工业控制、LED 驱动电源、通信电源和适配器等对效率与热性能有较高要求的场合。该器件具有 500V 反向重复峰值电压（VRRM）、5A 平均整流电流（IF(AV)），且反向恢复时间（trr）低至约 35ns（典型值），配合低正向压降（VF ≈ 1.85V @ 5A），可显著降低开关损耗与温升，提升系统整体效率。采用 TO-220AC 封装，具备良好散热能力，适用于通孔安装及中等功率密度设计。需注意：实际应用中应结合散热设计、浪涌电流抑制（如NTC或缓启动）及反向电压余量（建议工作电压不超过额定值的70%~80%）进行可靠选型。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ULTRA FAST 520V 5A DO201AD |
| 产品分类 | 单二极管/整流器 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

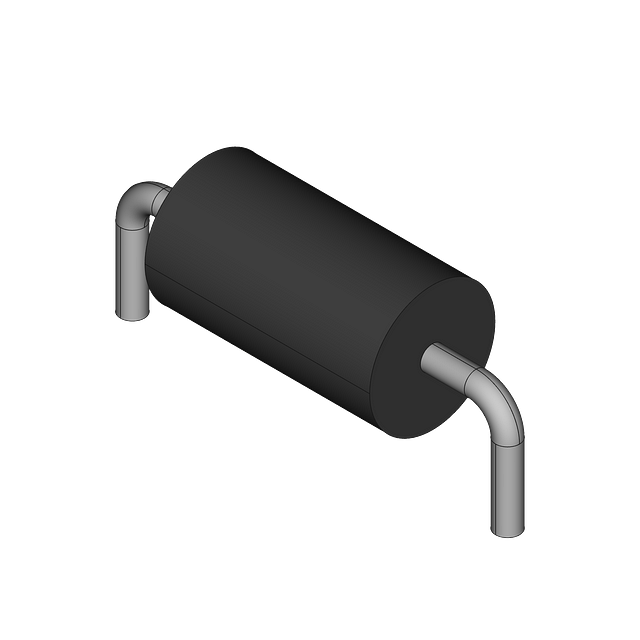

| 产品图片 |
|
| 产品型号 | MUR550APFRL |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | SWITCHMODE™ |
| 不同If时的电压-正向(Vf) | 1.15V @ 5A |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | 5µA @ 520V |
| 二极管类型 | 标准 |
| 供应商器件封装 | DO-201AD |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | 95ns |
| 安装类型 | 通孔 |
| 封装/外壳 | DO-201AA，DO-27，轴向 |
| 工作温度-结 | -65°C ~ 175°C |
| 标准包装 | 1,500 |
| 电压-DC反向(Vr)（最大值） | 520V |
| 电流-平均整流(Io) | 5A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
