Datasheet下载- 型号： MRF517
- 制造商： American Microsemiconductor, Inc.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MRF517由American Microsemiconductor, Inc.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MRF517价格参考。American Microsemiconductor, Inc.MRF517封装/规格：未分类， 暂无。您可以下载MRF517参考资料、Datasheet数据手册功能说明书，资料中有MRF517 详细功能的应用电路图电压和使用方法及教程。
MRF517 是 Microsemi Corporation（现为 Microchip Technology 旗下）推出的一款高性能射频双极结型晶体管（RF BJT），专为UHF频段（典型工作频率范围为400–500 MHz）的功率放大应用设计。其主要应用场景包括： - 陆地移动通信基站与中继台：用于400–450 MHz频段的FM/AM模拟或窄带数字（如DMR、P25）无线通信系统的末级功率放大器，提供高增益（典型>10 dB）和高效率（集电极效率约65%）。 - 工业、科学与医疗（ISM）设备：适用于433 MHz等免许可ISM频段的射频能量发生器、RF加热或等离子体激励电路。 - 军事与航空通信系统：因具备良好的温度稳定性和抗辐射特性（Microsemi产品常针对高可靠性场景优化），可用于战术电台、机载VHF/UHF通信终端的发射链路。 - 业余无线电（HAM）放大器：在432 MHz（70cm波段）业余频段中用作线性功率放大模块核心器件。 该器件采用陶瓷金属封装（如SOT-120A），支持连续波（CW）及脉冲工作模式，需配合匹配网络与稳定偏置电路使用。需注意：MRF517已停产多年，现多由Microchip推荐替代型号（如MRF518或砷化镓方案），设计时应核查最新兼容性与供货状态。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANS RF BIPO 2.5W 150MA TO39 |
| 产品分类 | RF 晶体管 (BJT) |
| 品牌 | Microsemi Power Products Group |
| 数据手册 | http://www.microsemi.com/document-portal/doc_download/9529-mrf517-rev-pdf |

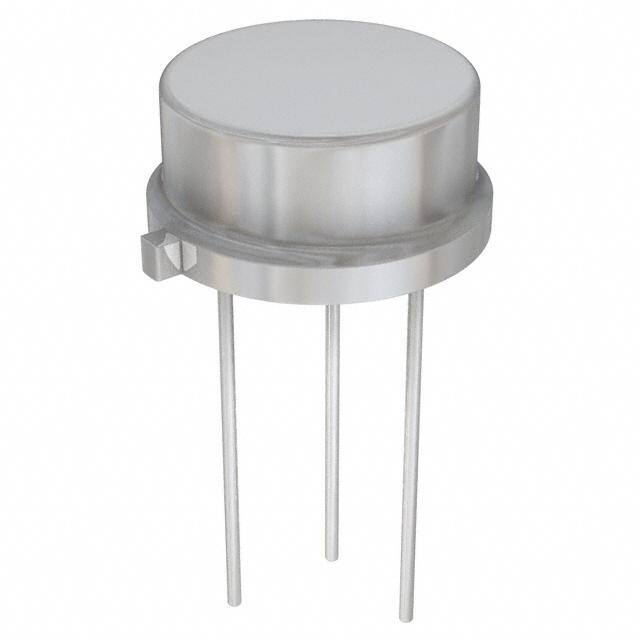

| 产品图片 | |
| 产品型号 | MRF517 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 50 @ 60mA， 10V |
| 供应商器件封装 | * |
| 功率-最大值 | 2.5W |
| 包装 | * |
| 噪声系数（dB，不同f时的典型值） | - |
| 增益 | 9dB ~ 10dB |
| 安装类型 | * |
| 封装/外壳 | * |
| 晶体管类型 | NPN |
| 标准包装 | 1 |
| 电压-集射极击穿（最大值） | 20V |
| 电流-集电极(Ic)（最大值） | 150mA |
| 频率-跃迁 | 4GHz |
