Datasheet下载- 型号： MP2-R150-51P1-LR
- 制造商： 3M
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MP2-R150-51P1-LR由3M设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MP2-R150-51P1-LR价格参考。3MMP2-R150-51P1-LR封装/规格：未分类， 暂无。您可以下载MP2-R150-51P1-LR参考资料、Datasheet数据手册功能说明书，资料中有MP2-R150-51P1-LR 详细功能的应用电路图电压和使用方法及教程。
3M MP2-R150-51P1-LR 是一款专用于背板连接系统的高可靠性专用连接器，属于3M公司MP系列高速背板互连解决方案。其典型应用场景包括：通信基础设施（如5G基站基带单元BBU、核心网路由器/交换机的背板架构）、企业级网络设备（高端机框式交换机、防火墙、负载均衡器等多槽位 chassis 系统）、工业自动化控制器（支持模块化I/O扩展的冗余背板系统），以及医疗影像设备（如CT/MRI主机中需高信号完整性与长期稳定连接的模块化处理板卡间互连）。该型号为直插式（LR = Long Reach）、51位、双排针设计，具备优异的阻抗匹配（支持高达25+ Gbps差分信号速率）、低串扰及抗振动特性，适用于严苛环境下的板对板垂直连接。其“专用”分类表明其结构、公差与电气参数针对特定背板系统定制优化，通常需与配套的3M MP系列插座（如MP2-S150系列）配对使用，不建议通用替代。广泛应用于对系统可维护性、热插拔兼容性及长期运行稳定性有严苛要求的高端嵌入式系统中。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN SOCKET 120POS 5ROW GOLD |
| 产品分类 | 背板连接器 - 专用 |
| 品牌 | 3M |
| 数据手册 | |

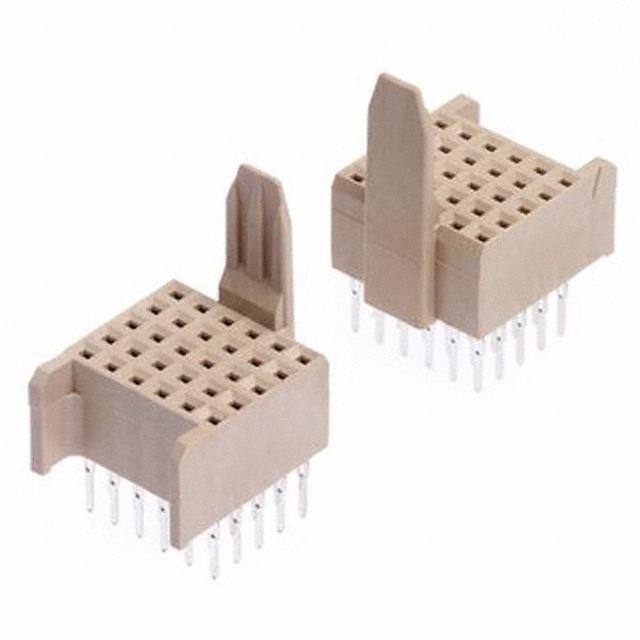

| 产品图片 |
|
| 产品型号 | MP2-R150-51P1-LR |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | MetPak™ MP2 |
| 其它名称 | 00051111959688 |
| 列数 | - |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 安装类型 | 通孔 |
| 工作温度 | -55°C ~ 125°C |
| 排数 | 5 |
| 材料可燃性等级 | UL94 V-0 |
| 标准包装 | 224 |
| 特性 | 反向 |
| 端接 | 压配式 |
| 触头布局（典型） | - |
| 触头镀层 | 金 |
| 触头镀层厚度 | 3µin （0.08µm） |
| 连接器样式 | Futurebus+® |
| 连接器用途 | 背板 |
| 连接器类型 | 插座，母形插口 |
| 针脚数 | 150 |
| 间距 | 0.079"（2.00mm） |
| 颜色 | 浅褐 |
| 额定电压 | - |
| 额定电流 | 1.5A |
