Datasheet下载- 型号： MP2-P180-51M1-TR30
- 制造商： 3M
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MP2-P180-51M1-TR30由3M设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MP2-P180-51M1-TR30价格参考。3MMP2-P180-51M1-TR30封装/规格：未分类， 暂无。您可以下载MP2-P180-51M1-TR30参考资料、Datasheet数据手册功能说明书，资料中有MP2-P180-51M1-TR30 详细功能的应用电路图电压和使用方法及教程。
3M MP2-P180-51M1-TR30 是一款专用于背板互连系统的高可靠性专用背板连接器，主要面向高性能、高密度、高信号完整性要求的通信与计算设备。其典型应用场景包括：电信核心网与接入设备（如5G基站基带单元BBU、光传输设备OTN）、企业级与云数据中心的高端服务器/交换机/路由器背板系统、工业自动化控制器背板架构，以及航空航天与国防领域对振动耐受性、长期插拔寿命和EMI屏蔽性能有严苛要求的加固型计算平台。该连接器采用差分对优化设计，支持高速信号传输（可达25+ Gbps），具备精确的阻抗匹配（100Ω差分）、低串扰及优异的EMC特性；TR30后缀表明其为卷带包装，适用于SMT自动化贴装；P180代表1.8mm间距，MP2系列则强调模块化、高插拔次数（≥1000次）与双触点接触结构，确保长期运行稳定性。适用于需要在紧凑空间内实现多通道、高带宽、热插拔兼容（配合导轨/锁扣机构）的背板垂直或正交连接方案。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN INV HEADER 2-FB 180POS 5ROW |
| 产品分类 | 背板连接器 - 专用 |
| 品牌 | 3M |
| 数据手册 | http://multimedia.3m.com/mws/mediawebserver?66666UuZjcFSLXTt4X&ENXf6EVuQEcuZgVs6EVs6E666666-- |

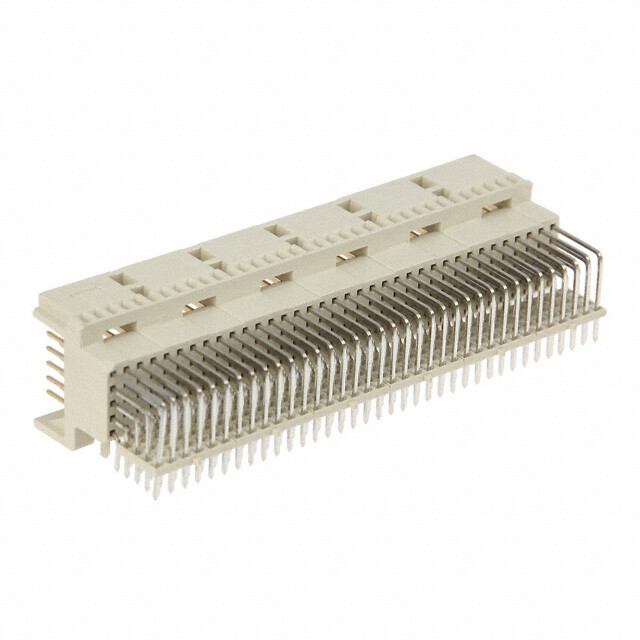

| 产品图片 |
|
| 产品型号 | MP2-P180-51M1-TR30 |
| PCN过时产品 | |
| rohs | 尚未确定供货商 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | MetPak™ MP2 |
| 其它名称 | 04801141225 |
| 列数 | - |
| 加载的针脚数 | 全部 |
| 包装 | 管件 |
| 安装类型 | 板边缘，通孔，直角 |
| 工作温度 | -55°C ~ 125°C |
| 排数 | 5 |
| 材料可燃性等级 | UL94 V-0 |
| 标准包装 | 140 |
| 特性 | 板导架，反向 |
| 端接 | 焊接 |
| 触头布局（典型） | - |
| 触头镀层 | 金 |
| 触头镀层厚度 | 3µin （0.08µm） |
| 连接器样式 | Futurebus+® |
| 连接器用途 | 背板 |
| 连接器类型 | 接头，公引脚 |
| 配套产品 | /product-detail/zh/MP2-R180-51P1-LR/MP2-R180-51P1-LR-ND/2767274/product-detail/zh/MP2-S180G-51M1-C-KR/MP2-S180G-51M1-C-KR-ND/2342271/product-detail/zh/MP2-SS180-51P1-TR30/MP2-SS180-51P1-TR30-ND/1142372/product-detail/zh/MP2-S180G-51P1-TR30/MP2-S180G-51P1-TR30-ND/1142350/product-detail/zh/MP2-R180-51S1-TR30/MP2-R180-51S1-TR30-ND/1142329 |
| 针脚数 | 180 |
| 间距 | 0.079"（2.00mm） |
| 颜色 | 浅褐 |
| 额定电压 | - |
| 额定电流 | 1.5A |
