Datasheet下载- 型号： MOC8111300
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MOC8111300由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MOC8111300价格参考。Fairchild SemiconductorMOC8111300封装/规格：未分类， 暂无。您可以下载MOC8111300参考资料、Datasheet数据手册功能说明书，资料中有MOC8111300 详细功能的应用电路图电压和使用方法及教程。
MOC8111300（ON Semiconductor）是一款单通道、高隔离电压（5000 VRMS）、晶体管输出型光耦合器，内置GaAs红外LED与NPN硅光电晶体管。其典型应用场景包括： 1. 工业控制接口：用于PLC输入模块中隔离现场开关信号（如限位开关、按钮、传感器），防止高压/噪声干扰主控电路； 2. 交流电源控制：驱动双向可控硅（TRIAC）或固态继电器（SSR）的触发电路，实现家电（空调、洗衣机）、照明调光等交流负载的隔离控制； 3. 电机驱动隔离：在H桥或变频器中隔离MCU PWM信号与功率驱动级（如IGBT栅极驱动前级），提升系统抗干扰性与安全性； 4. 医疗与测试设备：满足基本隔离要求的低压信号传输场景（如病人监护仪中的信号通路隔离），兼顾安全性和成本； 5. 通信接口保护：在RS-232/485等串行总线中实现收发端电气隔离，抑制地环路噪声和浪涌。 该器件具有高CTR（电流传输比，典型值60% @ IF=10mA）、宽工作温度范围（–40°C 至 +100°C）及UL/CSA/VDE双重认证，适用于对可靠性与隔离性能有中等要求、无需高速响应（开关时间约3–10μs）的通用隔离场合。不适用于高速数字通信或精密模拟隔离场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISOLATOR 5.3KV TRANS 6-DIP |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

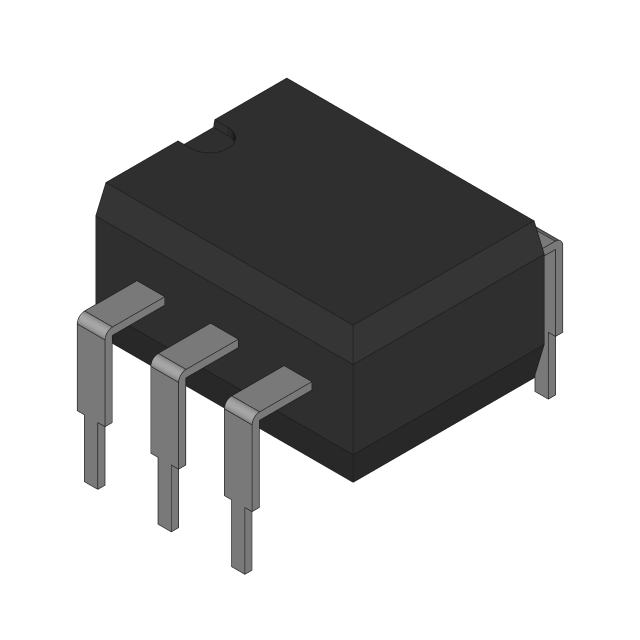

| 产品图片 | |
| 产品型号 | MOC8111300 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 400mV |
| 上升/下降时间（典型值） | 2µs， 11µs |
| 供应商器件封装 | 6-DIP |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 6-DIP（0.300"，7.62mm） |
| 工作温度 | -55°C ~ 100°C |
| 打开/关闭时间（典型值） | 3µs， 18µs |
| 标准包装 | 1,000 |
| 电压-正向(Vf)（典型值） | 1.15V |
| 电压-输出（最大值） | 70V |
| 电压-隔离 | 5300Vrms |
| 电流-DC正向(If) | 90mA |
| 电流-输出/通道 | - |
| 电流传输比（最大值） | - |
| 电流传输比（最小值） | 20% @ 10mA |
| 输入类型 | DC |
| 输出类型 | 晶体管 |
| 通道数 | 1 |
