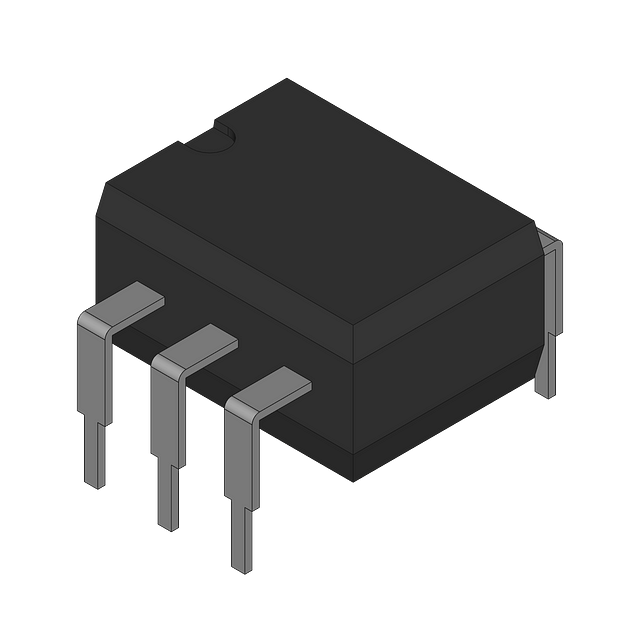

- 型号： MOC8030
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MOC8030由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MOC8030价格参考。Fairchild SemiconductorMOC8030封装/规格：未分类， 暂无。您可以下载MOC8030参考资料、Datasheet数据手册功能说明书，资料中有MOC8030 详细功能的应用电路图电压和使用方法及教程。
MOC8030 是 Fairchild Semiconductor（现属ON Semiconductor）推出的单通道光耦合器，属于“光隔离器—晶体管输出型”（即光电晶体管输出，非达林顿、非逻辑门或可控硅输出）。其核心结构为红外LED驱动硅NPN光电晶体管，具备高隔离电压（Viso = 5300 Vrms）、典型CTR（电流传输比）为20%–60%、响应时间约若干微秒，适用于中速开关与电平隔离场景。 典型应用场景包括： 1. 工业控制接口：在PLC、DCS系统中隔离微控制器（如MCU、DSP）与高压/大电流执行单元（继电器、电磁阀、电机驱动器），防止噪声与地环路干扰； 2. 电源反馈回路：用于离线式AC-DC开关电源（如适配器、LED驱动电源）的次级侧电压采样信号隔离反馈至初级侧PWM控制器（如UC384x系列），满足安规隔离要求； 3. 固态继电器（SSR）输入级：作为控制端信号隔离器件，将低压控制信号安全转换为驱动输出级MOSFET或IGBT的隔离输入； 4. 通信接口隔离：在RS-232/RS-485等总线收发器前端提供基础电气隔离，提升系统抗扰性与安全性； 5. 家电与白色家电：如变频空调、洗衣机主控板中，隔离用户操作信号（按键、旋钮）与高压功率模块。 注意：MOC8030为通用型晶体管输出光耦，不适用于高速数字通信（如USB、I²C需专用高速光耦）或高精度模拟信号传输（需线性光耦）。设计时需合理配置限流电阻与负载电阻以确保CTR裕量及开关速度。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISO 5.3KV DARLINGTON 6-DIP |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | MOC8030 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | - |
| 上升/下降时间（典型值） | - |
| 供应商器件封装 | 6-DIP |
| 其它名称 | MOC8030QT |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 6-DIP（0.300"，7.62mm） |
| 工作温度 | -55°C ~ 100°C |
| 打开/关闭时间（典型值） | 3.5µs， 95µs |
| 标准包装 | 1,000 |
| 电压-正向(Vf)（典型值） | 1.15V |
| 电压-输出（最大值） | 80V |
| 电压-隔离 | 5300Vrms |
| 电流-DC正向(If) | 60mA |
| 电流-输出/通道 | 150mA |
| 电流传输比（最大值） | - |
| 电流传输比（最小值） | 300% @ 10mA |
| 输入类型 | DC |
| 输出类型 | 达林顿晶体管 |
| 通道数 | 1 |
