Datasheet下载- 型号： MOC215R1M
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MOC215R1M由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MOC215R1M价格参考。Fairchild SemiconductorMOC215R1M封装/规格：未分类， 暂无。您可以下载MOC215R1M参考资料、Datasheet数据手册功能说明书，资料中有MOC215R1M 详细功能的应用电路图电压和使用方法及教程。
MOC215R1M 是安森美（ON Semiconductor）推出的单通道光隔离器（光电晶体管输出型），采用DIP-6封装，具有高隔离电压（Viso = 3750 Vrms）、CTR典型值约20%（IF = 10 mA时），响应时间适中（tPLH/tPHL ≈ 3–5 μs），适用于直流或低频信号隔离。 其典型应用场景包括： - 工业控制接口：用于PLC数字输入模块中，隔离现场传感器（如接近开关、限位开关）的24V DC信号与内部低压逻辑电路，防止地环路干扰和高压窜入。 - 电源系统反馈隔离：在AC-DC或DC-DC开关电源中，配合TL431等器件构成次级电压反馈回路，实现初级侧PWM控制器（如UC384x系列）与次级侧之间的安全电气隔离。 - 电机驱动保护：隔离微控制器（如STM32、PIC）的PWM/使能信号与IGBT/MOSFET栅极驱动电路，提升系统抗噪性与安全性。 - 家电与白色家电：应用于变频空调、洗衣机主控板中，隔离用户操作信号（如按键、继电器控制）与高压负载回路。 - 医疗设备辅助隔离：在非生命支持类设备中，用于信号电平转换与噪声敏感电路的隔离（需结合整机认证设计）。 注意：该器件为非零交叉型、线性度有限，不适用于交流过零检测或高精度模拟隔离；若需更高CTR或速度，可考虑MOC30xx（可控硅驱动）或高速光耦如FOD8xx系列。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISO 2.5KV TRANS W/BASE 8SOIC |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

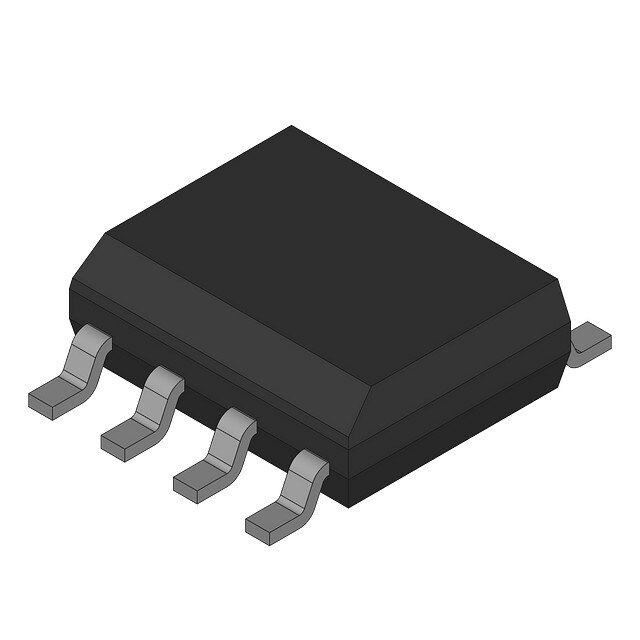

| 产品图片 |
|
| 产品型号 | MOC215R1M |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 400mV |
| 上升/下降时间（典型值） | 3µs， 3µs |
| 供应商器件封装 | 8-SOIC |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 8-SOIC（0.154"，3.90mm 宽） |
| 工作温度 | -40°C ~ 100°C |
| 打开/关闭时间（典型值） | 4µs， 4µs |
| 标准包装 | 1,000 |
| 电压-正向(Vf)（典型值） | 1.07V |
| 电压-输出（最大值） | 30V |
| 电压-隔离 | 2500Vrms |
| 电流-DC正向(If) | 60mA |
| 电流-输出/通道 | 150mA |
| 电流传输比（最大值） | - |
| 电流传输比（最小值） | 20% @ 1mA |
| 输入类型 | DC |
| 输出类型 | 有基极的晶体管 |
| 通道数 | 1 |
