Datasheet下载- 型号： MOC215M
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MOC215M由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MOC215M价格参考。Fairchild SemiconductorMOC215M封装/规格：未分类， 暂无。您可以下载MOC215M参考资料、Datasheet数据手册功能说明书，资料中有MOC215M 详细功能的应用电路图电压和使用方法及教程。
MOC215M（ON Semiconductor）是一款单通道、晶体管输出型光耦隔离器，内置GaAs红外LED与NPN硅光电晶体管。其主要应用场景包括： - 交流/直流电源控制：用于开关电源（SMPS）中反馈回路隔离，将次级侧电压误差信号安全传递至初级侧PWM控制器，实现电气隔离与抗干扰。 - 工业PLC与I/O模块：隔离数字输入（如按钮、传感器信号）或驱动小功率负载（继电器、指示灯），防止现场端噪声或高压窜入控制侧，提升系统可靠性。 - 电机驱动与固态继电器（SSR）：作为驱动级隔离器件，控制MOSFET/IGBT栅极驱动芯片的使能信号，或直接驱动小型直流负载，提供≥2500 VRMS隔离耐压（UL/CSA认证）。 - 家电与白色家电控制板：用于微波炉、洗衣机等设备中，隔离主控MCU与高压加热/驱动电路，满足安规要求（如IEC 60730）。 - 通信接口隔离：在低速串行通信（如RS-232/485前端）中实现地电位隔离，抑制共模噪声，但需注意其响应速度（tPHL/tPLH约10μs）适用于≤10kHz信号。 该器件具备高CTR（典型100%@IF=10mA）、宽工作温度（–40°C 至 +100°C）及紧凑DIP-6封装，适合对成本、隔离性能与通用性有平衡需求的中低速隔离场合。不适用于高速数字通信或需要线性模拟传输的应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISO 2.5KV TRANS W/BASE 8SOIC |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

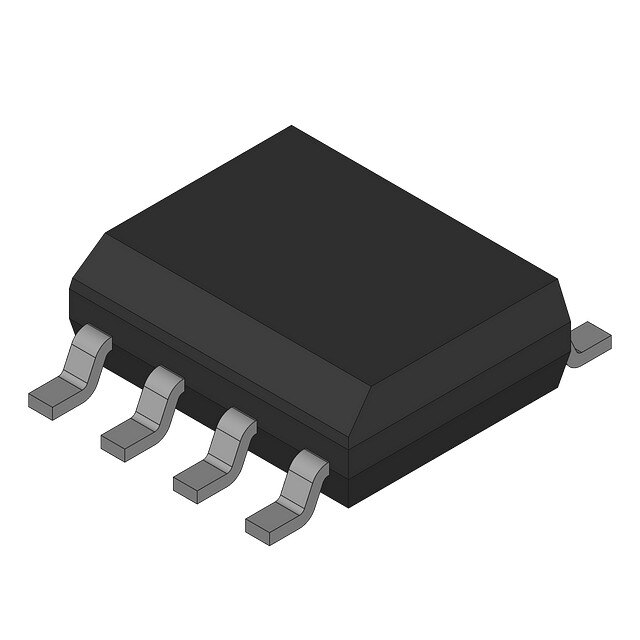

| 产品图片 |
|
| 产品型号 | MOC215M |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 400mV |
| 上升/下降时间（典型值） | 3µs， 3µs |
| 供应商器件封装 | 8-SOIC |
| 其它名称 | MOC215-M |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 8-SOIC（0.154"，3.90mm 宽） |
| 工作温度 | -40°C ~ 100°C |
| 打开/关闭时间（典型值） | 4µs， 4µs |
| 标准包装 | 3,000 |
| 电压-正向(Vf)（典型值） | 1.07V |
| 电压-输出（最大值） | 30V |
| 电压-隔离 | 2500Vrms |
| 电流-DC正向(If) | 60mA |
| 电流-输出/通道 | 150mA |
| 电流传输比（最大值） | - |
| 电流传输比（最小值） | 20% @ 1mA |
| 输入类型 | DC |
| 输出类型 | 有基极的晶体管 |
| 通道数 | 1 |
