Datasheet下载- 型号： MOC212R1M
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MOC212R1M由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MOC212R1M价格参考。Fairchild SemiconductorMOC212R1M封装/规格：未分类， 暂无。您可以下载MOC212R1M参考资料、Datasheet数据手册功能说明书，资料中有MOC212R1M 详细功能的应用电路图电压和使用方法及教程。
MOC212R1M 是安森美（ON Semiconductor）推出的单通道光隔离器（光电晶体管输出型），采用DIP-8封装，具有高隔离电压（5000 VRMS）、CTR典型值为20%（IF=10mA时）、响应时间约18μs（上升）/18μs（下降），适用于中低速数字信号隔离。 其典型应用场景包括： ✅ 工业控制：PLC输入模块中隔离现场开关、传感器（如接近开关、限位开关）的24V DC信号，防止地环路干扰和高压窜入控制系统； ✅ 电源系统：在AC-DC或DC-DC开关电源中用作反馈回路隔离器件（如配合TL431构成次级稳压反馈），实现初级与次级间的电气隔离与信号传递； ✅ 电机驱动与继电器控制：驱动小功率固态继电器（SSR）或作为光耦继电器前级，控制交流负载通断，提升系统抗噪性与安全性； ✅ 通信接口隔离：用于RS-232/RS-485等串行通信电路的收发使能端隔离，避免共模噪声影响通信可靠性； ✅ 家电与白色家电：空调、洗衣机等设备中隔离主控MCU与高压驱动电路（如压缩机驱动、加热控制），满足安规与EMC要求。 注意：该器件为非零交越型、直流输出型光耦，不适用于直接驱动交流负载（需外接三极管或驱动IC扩展电流能力）；且CTR随温度/老化衰减，设计时需留足够裕量。不推荐用于高速数据传输（如USB、CAN）或精密模拟信号隔离。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISO 2.5KV TRANS W/BASE 8SOIC |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

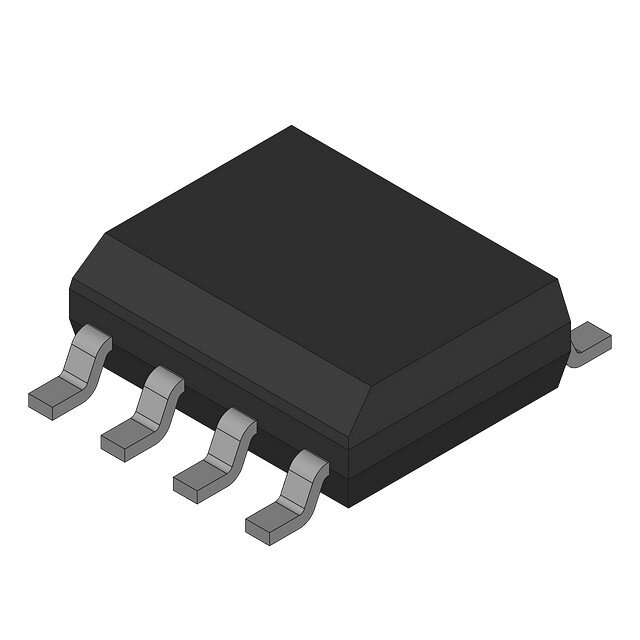

| 产品图片 |
|
| 产品型号 | MOC212R1M |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 400mV |
| 上升/下降时间（典型值） | 3.2µs， 4.7µs |
| 供应商器件封装 | 8-SOIC |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 8-SOIC（0.154"，3.90mm 宽） |
| 工作温度 | -40°C ~ 100°C |
| 打开/关闭时间（典型值） | 7.5µs， 5.7µs |
| 标准包装 | 1,000 |
| 电压-正向(Vf)（典型值） | 1.15V |
| 电压-输出（最大值） | 30V |
| 电压-隔离 | 2500Vrms |
| 电流-DC正向(If) | 60mA |
| 电流-输出/通道 | 150mA |
| 电流传输比（最大值） | - |
| 电流传输比（最小值） | 50% @ 10mA |
| 输入类型 | DC |
| 输出类型 | 有基极的晶体管 |
| 通道数 | 1 |
