Datasheet下载- 型号： MMVL2101T1G
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MMVL2101T1G由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MMVL2101T1G价格参考。ON SemiconductorMMVL2101T1G封装/规格：未分类， 暂无。您可以下载MMVL2101T1G参考资料、Datasheet数据手册功能说明书，资料中有MMVL2101T1G 详细功能的应用电路图电压和使用方法及教程。
MMVL2101T1G 是安森美（ON Semiconductor）推出的超小型、高性能硅基变容二极管（Varactor Diode），采用SOD-323封装，具有低电容、高Q值、优良的线性C-V特性及稳定温度特性。其典型电容范围约为0.6–2.5 pF（在1–20 V反偏下），Q值在1 GHz时达≥100，适用于高频、低功耗、高精度调谐场景。 主要应用场景包括： 1. 手机与无线通信前端：用于GSM/UMTS/LTE/Wi-Fi（2.4 GHz/5 GHz）频段的压控振荡器（VCO）和电压控制滤波器（VCF），实现频率快速精准调谐； 2. 射频模块调谐：集成于天线调谐器（Antenna Tuning）中，动态匹配天线阻抗，提升多频段收发效率与信号完整性； 3. 可重构射频电路：在软件定义无线电（SDR）、物联网终端等设备中，支持宽频带自动校准与通道选择； 4. 汽车雷达与遥控系统：满足AEC-Q200可靠性要求（该器件为工业级，非车规，但常用于车载信息娱乐射频子系统），适用于77 GHz雷达本振链路中的辅助调谐环节； 5. 便携式设备：得益于0.9 mm × 1.3 mm微型封装及低驱动电压（≤20 V），广泛用于蓝牙耳机、智能穿戴等对空间与功耗敏感的设备中。 该器件不适用于大功率或高电压场合（最大反向电压仅20 V），设计时需注意ESD防护与PCB寄生参数影响。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE TUNING 30V SOD-323 |
| 产品分类 | 可变电容二极管（可变电容二极管，变容二极管） |
| 品牌 | ON Semiconductor |
| 数据手册 | |

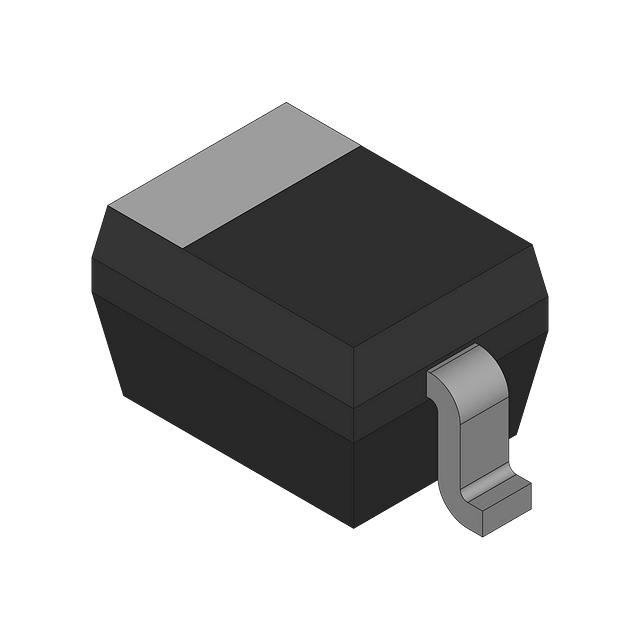

| 产品图片 |
|
| 产品型号 | MMVL2101T1G |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同Vr、F时的Q值 | 450 @ 4V，50MHz |
| 不同 Vr、F时的电容 | 7.5pF @ 4V，1MHz |
| 二极管类型 | 单一 |
| 供应商器件封装 | SOD-323 |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SC-76，SOD-323 |
| 标准包装 | 3,000 |
| 电压-峰值反向（最大值） | 30V |
| 电容比 | 3.2 |
| 电容比条件 | C2/C30 |
