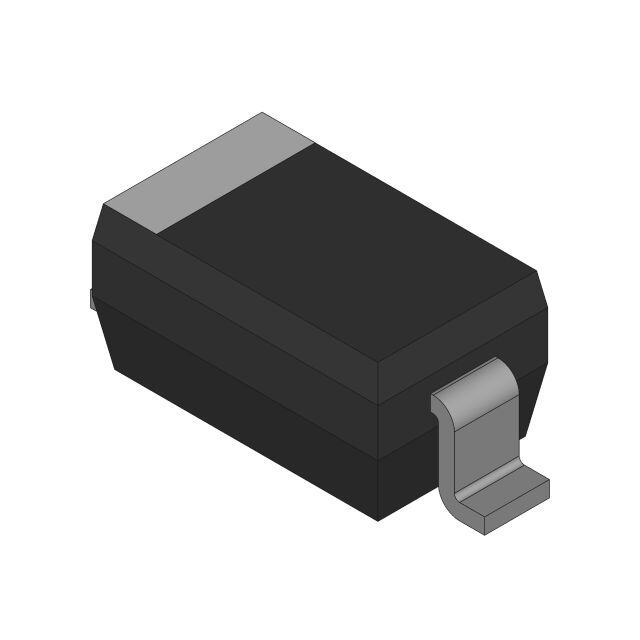

图片仅供参考
详细数据请看参考数据手册
- 型号： MMSZ5254BT1
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MMSZ5254BT1由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MMSZ5254BT1价格参考。ON SemiconductorMMSZ5254BT1封装/规格：未分类， 暂无。您可以下载MMSZ5254BT1参考资料、Datasheet数据手册功能说明书，资料中有MMSZ5254BT1 详细功能的应用电路图电压和使用方法及教程。
MMSZ5254BT1 是安森美（ON Semiconductor）推出的表面贴装型单齐纳二极管，标称稳压值为33 V（容差±5%），功率额定值为500 mW（在Tₐ=25°C下），采用SOD-123封装。其典型应用场景包括： 1. 电压基准与稳压：在低功耗模拟电路或传感器供电中，为ADC参考源、运放偏置或微控制器复位电路提供稳定33 V基准电压； 2. 过压保护（OVP）：与TVS或限流电阻配合，用于保护后级IC（如MCU、通信接口）免受瞬态高压冲击； 3. 电源钳位与箝位电路：在开关电源反馈环路、DC-DC转换器输出端实现电压箝位，防止异常升压损坏负载； 4. 工业控制与仪表：适用于4–20 mA电流环路接收端的供电稳压，或PLC模块中辅助电源的稳压调节； 5. 消费电子与IoT设备：在电池供电的便携设备中，为高压LED驱动、EEPROM编程电压等提供简单可靠的稳压方案。 该器件具有低动态阻抗（约45 Ω）、良好温度稳定性（TC ≈ 0.07 %/°C）及AEC-Q200兼容版本（部分批次），亦可用于汽车电子中的非安全关键稳压场景（如车身控制模块的辅助电源）。需注意其功率限制，高电流应用中应校核功耗并考虑散热。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 27V 500MW SOD123 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | ON Semiconductor |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | MMSZ5254BT1 |
| PCN设计/规格 | |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 900mV @ 10mA |
| 不同 Vr时的电流-反向漏电流 | 100nA @ 21V |
| 供应商器件封装 | SOD-123 |
| 其它名称 | MMSZ5254BT1OSCT |
| 功率-最大值 | 500mW |
| 包装 | 剪切带 （CT） |
| 安装类型 | 表面贴装 |
| 容差 | ±5% |
| 封装/外壳 | SOD-123 |
| 工作温度 | -55°C ~ 150°C |
| 工具箱 | /product-detail/zh/Q2024739/ZENREGA-KIT-ND/700365 |
| 标准包装 | 10 |
| 电压-齐纳（标称值）(Vz) | 27V |
| 阻抗（最大值）(Zzt) | 41 欧姆 |
