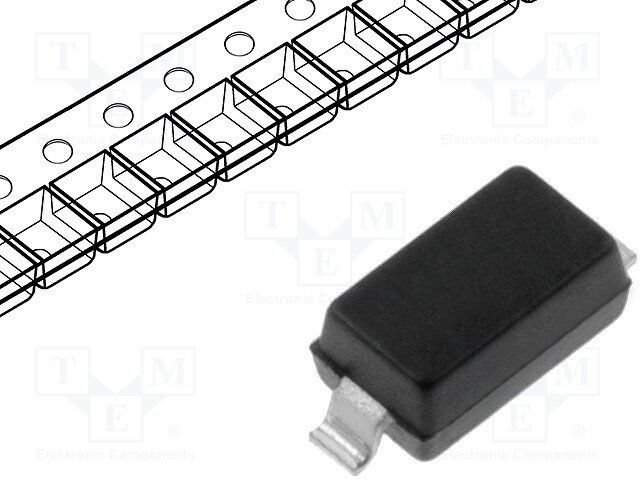

/MMSZ5245B.jpg)
Datasheet下载- 型号： MMSZ5245B
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MMSZ5245B由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MMSZ5245B价格参考。Fairchild SemiconductorMMSZ5245B封装/规格：未分类， 暂无。您可以下载MMSZ5245B参考资料、Datasheet数据手册功能说明书，资料中有MMSZ5245B 详细功能的应用电路图电压和使用方法及教程。
MMSZ5245B 是安森美（ON Semiconductor）推出的表面贴装型齐纳二极管，标称稳压值为15 V（容差±5%），额定功率为500 mW，最大测试电流为20 mA。其典型应用场景包括： - 电压基准与稳压：在低功耗、小电流电路中为模拟电路（如传感器信号调理、ADC参考源）或微控制器I/O口提供稳定基准电压； - 过压保护：与TVS或限流电阻配合，用于保护敏感器件（如MCU、通信接口）免受瞬态过压冲击； - 电源轨钳位：在3.3V/5V系统中对15V辅助电源或反馈回路进行稳压或电平限制； - 简易稳压电源：适用于电流需求≤10 mA的便携设备（如IoT节点、遥控器、LED驱动偏置电路）中的低成本线性稳压方案； - 工业与消费电子：广泛用于家电控制板、电源适配器次级反馈、电池管理电路及汽车电子中的非安全关键低压稳压环节（符合AEC-Q200 Grade 3标准，具备一定车规适用性）。 该器件采用SOD-123封装，体积小、响应快、温度稳定性好（齐纳电压温漂约+0.075%/°C），适合空间受限且成本敏感的应用。需注意：不适用于大电流或高精度场景，设计时应合理计算功耗并确保散热条件。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | DIODE ZENER 15V 500MW SOD123稳压二极管 15V 0.5W Zener |
| 产品分类 | 单二极管/齐纳分离式半导体 |
| 品牌 | Fairchild Semiconductor |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,稳压二极管,Fairchild Semiconductor MMSZ5245B- |
| 数据手册 | |
| 产品型号 | MMSZ5245B |
| 不同If时的电压-正向(Vf) | 900mV @ 10mA |
| 不同 Vr时的电流-反向漏电流 | 100nA @ 11V |
| 产品目录页面 | |
| 产品种类 | 稳压二极管 |
| 供应商器件封装 | SOD-123 |
| 其它名称 | MMSZ5245BFSDKR |
| 功率-最大值 | 500mW |
| 功率耗散 | 500 mW |
| 包装 | Digi-Reel® |
| 单位重量 | 30 mg |
| 商标 | Fairchild Semiconductor |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 容差 | ±5% |
| 封装 | Reel |
| 封装/外壳 | SOD-123 |
| 封装/箱体 | SOD-123 |
| 工作温度 | -55°C ~ 150°C |
| 工厂包装数量 | 3000 |
| 最大反向漏泄电流 | 100 nA |
| 最大工作温度 | + 150 C |
| 最大齐纳阻抗 | 16 Ohms |
| 最小工作温度 | - 55 C |
| 标准包装 | 1 |
| 电压-齐纳（标称值）(Vz) | 15V |
| 电压容差 | 5 % |
| 系列 | MMSZ5245 |
| 配置 | Single |
| 阻抗（最大值）(Zzt) | 16 欧姆 |
| 零件号别名 | MMSZ5245B_NL |
| 齐纳电压 | 15 V |
| 齐纳电流 | 8.5 mA |
