Datasheet下载- 型号： MM3Z9V1ST1
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MM3Z9V1ST1由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MM3Z9V1ST1价格参考。ON SemiconductorMM3Z9V1ST1封装/规格：未分类， 暂无。您可以下载MM3Z9V1ST1参考资料、Datasheet数据手册功能说明书，资料中有MM3Z9V1ST1 详细功能的应用电路图电压和使用方法及教程。
MM3Z9V1ST1 是安森美（ON Semiconductor）推出的表面贴装型齐纳二极管，标称稳压值为9.1V（容差通常±5%），功率为300mW，采用SOD-323超小型封装。其典型应用场景包括： 1. 电压基准与稳压：在低功耗电路中为ADC参考源、传感器供电或微控制器I/O口提供稳定9.1V基准电压；适用于输入电压略高于9.1V的简单稳压场合（如电池供电系统中的过压箝位或分立稳压）。 2. 过压保护与箝位：并联于敏感器件（如MCU引脚、通信接口ESD保护电路后级）两端，在瞬态过压（如ESD、EFT）出现时快速导通，将电压钳位于约9.1V，防止后级元件损坏。 3. 信号电平限制：在模拟信号调理电路中限制信号幅值（如音频输入限幅、传感器输出整形），避免后续运放饱和或ADC超量程。 4. 低成本替代方案：在对精度和温度稳定性要求不苛刻的消费类电子（如遥控器、LED驱动反馈环、小家电控制板）中，作为经济可靠的稳压/保护元件。 需注意：该器件属单齐纳结构，无内置限流电阻，实际应用中必须串联限流电阻以控制工作电流（推荐IZT≈5mA），并关注功耗与温升；不适用于大电流或高精度稳压场景。其SOD-323封装适合高密度PCB布局，但焊接需注意热敏感性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 9.1V 200MW SOD323 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

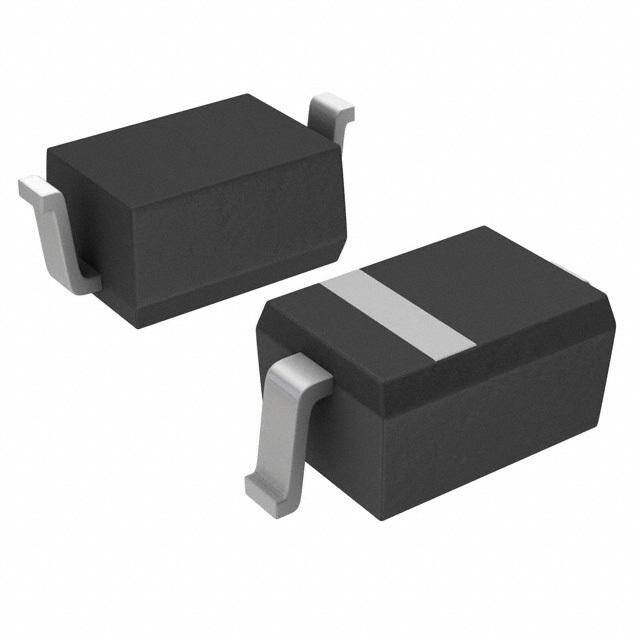

| 产品图片 |
|
| 产品型号 | MM3Z9V1ST1 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 900mV @ 10mA |
| 不同 Vr时的电流-反向漏电流 | 500nA @ 6V |
| 供应商器件封装 | SOD-323 |
| 其它名称 | MM3Z9V1ST1OS |
| 功率-最大值 | 200mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 容差 | ±2% |
| 封装/外壳 | SC-76，SOD-323 |
| 工作温度 | -65°C ~ 150°C |
| 标准包装 | 3,000 |
| 电压-齐纳（标称值）(Vz) | 9.1V |
| 阻抗（最大值）(Zzt) | 15 欧姆 |
