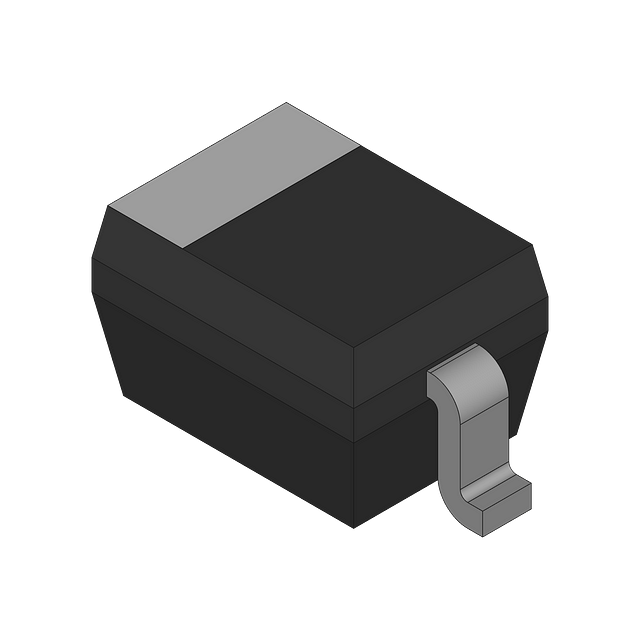

图片仅供参考
详细数据请看参考数据手册
- 型号： MM3Z7V5ST1
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MM3Z7V5ST1由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MM3Z7V5ST1价格参考。ON SemiconductorMM3Z7V5ST1封装/规格：未分类， 暂无。您可以下载MM3Z7V5ST1参考资料、Datasheet数据手册功能说明书，资料中有MM3Z7V5ST1 详细功能的应用电路图电压和使用方法及教程。
MM3Z7V5ST1 是安森美（ON Semiconductor）推出的表面贴装齐纳二极管，标称稳压值为7.5V（容差通常±5%，即7.125V–7.875V），功率耗散为300mW，采用SOD-323超小型封装。其典型应用场景包括： 1. 电压基准与参考：在低功耗模拟电路、ADC/DAC参考源或电源监控电路中提供稳定7.5V基准电压； 2. 过压保护与箝位：配合TVS或限流电阻，用于保护后级IC（如MCU I/O口、传感器接口）免受瞬态过压（如ESD、浪涌）损害； 3. 电源稳压/分压反馈：在低成本线性稳压器或LDO反馈网络中作为精密分压点，辅助实现输出电压设定； 4. 信号电平转换与限幅：在通信接口（如RS-232、I²C电平适配）中限制信号摆幅，防止超出接收端耐压范围； 5. 电池供电设备的电压监测：配合比较器检测电池电压是否高于7.5V，用于电量提示或系统唤醒控制。 该器件具备低动态阻抗、良好温度稳定性（TC ≈ ±0.07%/°C）及优异的长期可靠性，适用于消费电子、工业传感器、便携式设备及汽车电子（AEC-Q200认证版本可选）等对尺寸和功耗敏感的场景。需注意：使用时须串联限流电阻以确保工作电流在5–20mA推荐范围内，并避免持续超过额定功耗。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 7.5V 200MW SOD323 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | ON Semiconductor |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | MM3Z7V5ST1 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 900mV @ 10mA |
| 不同 Vr时的电流-反向漏电流 | 1µA @ 5V |
| 供应商器件封装 | SOD-323 |
| 其它名称 | MM3Z7V5ST1OS |
| 功率-最大值 | 200mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 容差 | ±2% |
| 封装/外壳 | SC-76，SOD-323 |
| 工作温度 | -65°C ~ 150°C |
| 标准包装 | 3,000 |
| 电压-齐纳（标称值）(Vz) | 7.5V |
| 阻抗（最大值）(Zzt) | 15 欧姆 |
