Datasheet下载- 型号： MHQ1005P2N2BT000
- 制造商： TDK
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MHQ1005P2N2BT000由TDK设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MHQ1005P2N2BT000价格参考。TDKMHQ1005P2N2BT000封装/规格：未分类， 暂无。您可以下载MHQ1005P2N2BT000参考资料、Datasheet数据手册功能说明书，资料中有MHQ1005P2N2BT000 详细功能的应用电路图电压和使用方法及教程。

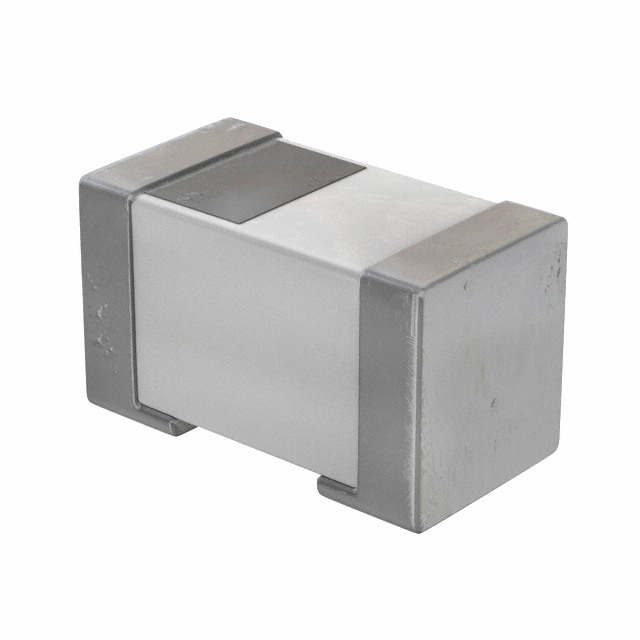

TDK Corporation的MHQ1005P2N2BT000是一款超小型、高Q值、高可靠性的一体成型（Molded）固定电感器，属于MHQ系列，尺寸仅为1.0×0.5×0.55 mm（0402英寸），电感值为2.2 nH（±0.1 nH），额定电流达900 mA，自谐振频率（SRF）高达11 GHz以上。 该器件主要面向高频、小尺寸、高性能射频（RF）电路应用。典型应用场景包括：智能手机、可穿戴设备（如TWS耳机、智能手表）、5G通信模块等便携式终端中的射频前端（RFFE）电路，用于阻抗匹配、谐振回路、RF滤波及巴伦（Balun）匹配网络；亦广泛用于Wi-Fi 6/6E、蓝牙5.x、GPS/GNSS接收链路中的天线调谐与LNA（低噪声放大器）输入匹配网络。其极低的直流电阻（DCR ≈ 0.06 Ω）、优异的高频特性和良好的温度稳定性，确保在高频段维持高效率与信号完整性。此外，符合AEC-Q200标准（部分批次），亦适用于车载信息娱乐系统（IVI）和ADAS中的高频模块。 综上，MHQ1005P2N2BT000是面向高频小型化电子设备中关键RF匹配与滤波需求的高性能微型固定电感器。
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 60 毫欧最大 |
| 描述 | INDUCTOR MULTILAYER 2.2NH 1005 |
| 产品分类 | 固定值电感器 |
| 品牌 | TDK Corporation |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | MHQ1005P2N2BT000 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | MHQ-P |
| 不同频率时的Q值 | 23 @ 250MHz |
| 供应商器件封装 | 0402（1005 公制） |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.039" 长 x 0.024" 宽（1.00mm x 0.60mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±0.1nH |
| 封装/外壳 | 0402（1005 公制） |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -55°C ~ 125°C |
| 材料-磁芯 | 无磁性 |
| 标准包装 | 10,000 |
| 特色产品 | http://www.digikey.cn/product-highlights/cn/zh/tdk-mhq-p-series-super-high-q-multilayer-inudctors/3968 |
| 电感 | 2.2nH |
| 电流-饱和值 | - |
| 类型 | 多层 |
| 频率-测试 | 100MHz |
| 频率-自谐振 | 8GHz |
| 额定电流 | 1A |
| 高度-安装（最大值） | 0.024"（0.60mm） |
