Datasheet下载- 型号： MCP8024-H/PT
- 制造商： Microchip
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MCP8024-H/PT由Microchip设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MCP8024-H/PT价格参考。MicrochipMCP8024-H/PT封装/规格：未分类， 暂无。您可以下载MCP8024-H/PT参考资料、Datasheet数据手册功能说明书，资料中有MCP8024-H/PT 详细功能的应用电路图电压和使用方法及教程。
MCP8024-H/PT 是 Microchip Technology 推出的一款高度集成的四通道智能电机控制器（属 PMIC - 电机驱动器/控制器类别），专为无刷直流（BLDC）和永磁同步电机（PMSM）设计。其典型应用场景包括： - 工业自动化设备：如小型伺服驱动器、精密泵阀控制、机器人关节驱动等，利用其四路独立PWM控制、实时电流检测与硬件保护功能，实现高精度、高响应的多轴协同控制。 - 家用及商用电器：应用于高端冰箱压缩机、空调室外风机、洗衣机直驱电机、吸尘器高速无刷电机等，凭借内置MOSFET栅极驱动、过流/过温/欠压保护及可配置故障响应机制，提升系统可靠性与能效（支持IEC 60335安全要求）。 - 电动工具与园林设备：如电钻、割草机、吹风机等便携式设备，得益于其小尺寸TQFP-44封装、宽输入电压范围（5.5–45 V）及集成诊断功能，简化PCB设计并增强鲁棒性。 - 医疗与实验室设备：用于离心机、输液泵、呼吸机风扇等需低噪声、平稳启停与故障容错的场景，支持霍尔传感器或反电动势（BEMF）换相，具备可编程启动曲线与堵转检测。 该器件需配合外部功率MOSFET使用，通过SPI接口配置参数，支持灵活的FOC或方波控制方案，适用于中低功率（通常<500W）的智能电机控制系统。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC MOTOR CONTROLLER 48TQFP门驱动器 3-Phase Brushless DC (BLDC) PreDriver |
| 产品分类 | PMIC - 电机, 电桥式驱动器集成电路 - IC |
| 品牌 | Microchip Technology |
| 产品手册 | |

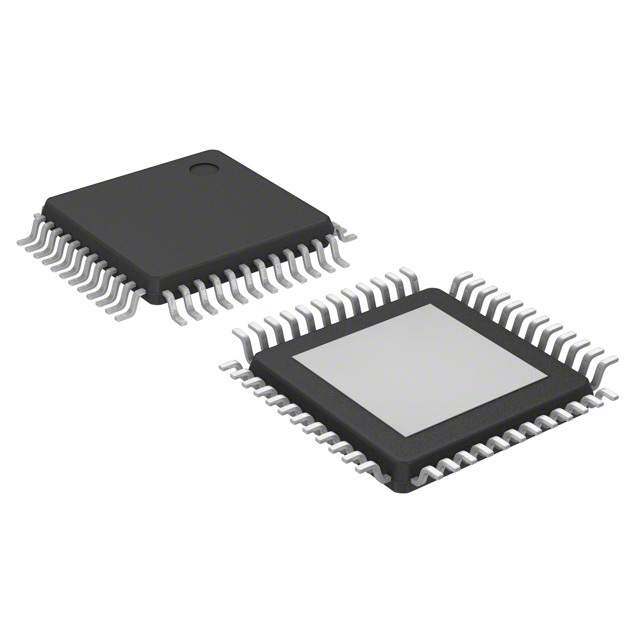

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 电源管理 IC,门驱动器,Microchip Technology MCP8024-H/PT- |
| 数据手册 | |
| 产品型号 | MCP8024-H/PT |
| PCN组件/产地 | http://www.microchip.com/mymicrochip/NotificationDetails.aspx?id=5718&print=viewhttp://www.microchip.com/mymicrochip/NotificationDetails.aspx?id=5719&print=view |
| 产品 | Half-Bridge Drivers |
| 产品种类 | 门驱动器 |
| 供应商器件封装 | 48-TQFP-EP （7x7） |
| 关闭 | Yes |
| 功能 | 控制器 - 换向，方向管理 |
| 包装 | 管件 |
| 商标 | Microchip Technology |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Tray |
| 封装/外壳 | 48-TQFP 裸露焊盘 |
| 封装/箱体 | TQFP-48 |
| 工作温度 | - 40 C to + 150 C |
| 工作电源电压 | 6 V to 28 V |
| 工厂包装数量 | 250 |
| 应用 | 通用 |
| 接口 | PWM |
| 最大关闭延迟时间 | 250 ns |
| 最大工作温度 | + 150 |
| 最大开启延迟时间 | 250 ns |
| 最小工作温度 | - 40 C |
| 标准包装 | 250 |
| 激励器数量 | 3 |
| 电压-电源 | 6 V ~ 28 V |
| 电压-负载 | - |
| 电机类型-AC，DC | 无刷 DC（BLDC）， PMSM |
| 电机类型-步进 | - |
| 电流-输出 | - |
| 电源电压-最大 | 28 V |
| 电源电压-最小 | 6 V |
| 类型 | 3 Phase Half Bridge Gate Driver |
| 输出电压 | 12 V |
| 输出电流 | 0.5 A |
| 输出配置 | 前级驱动器 |
