Datasheet下载- 型号： MCP1630DM-DDBS2
- 制造商： Microchip
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MCP1630DM-DDBS2由Microchip设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MCP1630DM-DDBS2价格参考。MicrochipMCP1630DM-DDBS2封装/规格：未分类， 暂无。您可以下载MCP1630DM-DDBS2参考资料、Datasheet数据手册功能说明书，资料中有MCP1630DM-DDBS2 详细功能的应用电路图电压和使用方法及教程。
MCP1630DM-DDBS2 是 Microchip Technology 推出的一款针对 MCP1630 高速 PWM 控制器的专用评估板，属于 DC/DC 与 AC/DC（离线）开关电源（SMPS）评估板类别。其核心应用场景是快速验证基于 MCP1630 的高性能、高频（最高可达 2 MHz）、电流模式 DC/DC 变换器设计，尤其适用于需要高动态响应和小尺寸电源的场合。 典型应用包括： - 中低功率 DC/DC 转换：如 5V/12V 输入转 3.3V/1.8V 等多路负载点（PoL）供电，适用于工业控制、通信模块、传感器节点等； - AC/DC 辅助电源设计：配合反激或降压式离线拓扑（需外接高压整流及变压器），用于构建 <30W 的待机/控制电路辅助电源； - 控制器功能验证：评估 MCP1630 的可编程斜率补偿、逐周期限流、软启动、同步整流驱动能力及抗噪声性能； - EMI 与热性能优化参考：提供经优化的 PCB 布局、关键器件选型（如 MOSFET、电感、输出电容）及测试点，助力工程师缩短开发周期并满足安规/EMC 要求。 该评估板不支持直接接入市电，需搭配隔离适配器或前级整流滤波电路实现 AC/DC 功能。其设计强调易用性（跳线配置、测试点丰富）与可扩展性（支持更换功率级器件），主要面向电源工程师进行原型开发、参数调试与教学演示。
| 参数 | 数值 |
| 产品目录 | 编程器，开发系统 |
| 描述 | BOARD DEMO BOOST COUPLED INDUCTR |
| 产品分类 | 评估板 - DC/DC 与 AC/DC（离线）SMPS |
| 品牌 | Microchip Technology |
| 数据手册 | http://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en020385http://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en520045点击此处下载产品Datasheet |

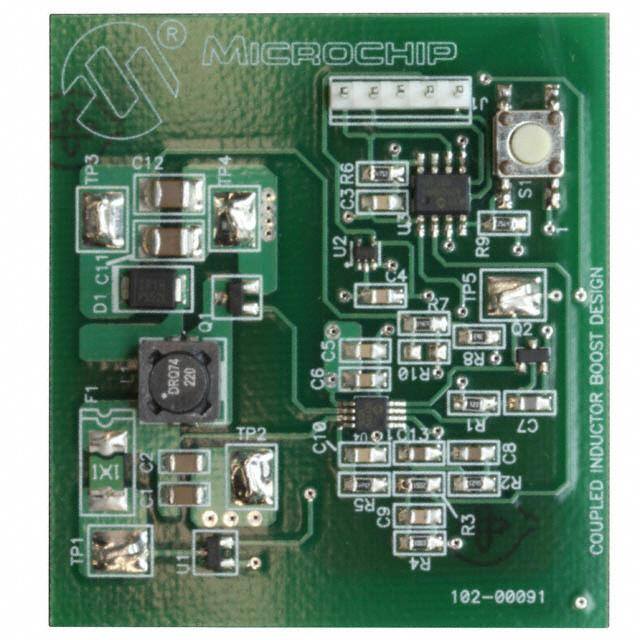

| 产品图片 |
|
| 产品型号 | MCP1630DM-DDBS2 |
| rohs | 不适用 / 不适用 |
| 产品系列 | - |
| 主要用途 | DC/DC，步升 |
| 使用的IC/零件 | MCP1630 |
| 功率-输出 | - |
| 所含物品 | 板 |
| 板类型 | 完全填充 |
| 标准包装 | 1 |
| 电压-输入 | 3 V ~ 5.5 V |
| 电压-输出 | 15 V ~ 40 V |
| 电流-输出 | 30mA |
| 相关产品 | /product-detail/zh/MCP1630V-E%2FMC/MCP1630V-E%2FMC-ND/1679130/product-detail/zh/MCP1630-E%2FMC/MCP1630-E%2FMC-ND/1679129/product-detail/zh/MCP1630VT-E%2FMC/MCP1630VT-E%2FMC-ND/964281/product-detail/zh/MCP1630T-E%2FMC/MCP1630T-E%2FMC-ND/964280/product-detail/zh/MCP1630VT-E%2FMS/MCP1630VT-E%2FMSCT-ND/951496/product-detail/zh/MCP1630VT-E%2FMS/MCP1630VT-E%2FMSTR-ND/951456/product-detail/zh/MCP1630V-E%2FMS/MCP1630V-E%2FMS-ND/951455/product-detail/zh/MCP1630T-E%2FMS/MCP1630T-E%2FMS-ND/716327/product-detail/zh/MCP1630-E%2FMS/MCP1630-E%2FMS-ND/716215 |
| 稳压器拓扑 | 升压 |
| 输出和类型 | 1，非隔离 |
| 频率-开关 | 100kHz |
