Datasheet下载- 型号： MC9S12D64VFUE
- 制造商： Freescale Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MC9S12D64VFUE由Freescale Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MC9S12D64VFUE价格参考。Freescale SemiconductorMC9S12D64VFUE封装/规格：未分类， 暂无。您可以下载MC9S12D64VFUE参考资料、Datasheet数据手册功能说明书，资料中有MC9S12D64VFUE 详细功能的应用电路图电压和使用方法及教程。
MC9S12D64VFUE是NXP（原Freescale）推出的16位HCS12系列微控制器，采用S12内核，主频最高25 MHz，内置64 KB Flash、4 KB RAM及丰富的片上外设。其典型应用场景聚焦于工业与汽车电子中对成本敏感、可靠性要求高且无需复杂处理能力的嵌入式控制领域： - 汽车电子：广泛用于车身控制模块（BCM），如车灯控制、雨刷/车窗升降、座椅调节、仪表盘背光驱动等；也适用于简单发动机管理辅助功能（如风扇控制、传感器信号调理）和售后诊断设备（OBD-II接口模块）。 - 工业控制：适用于小型PLC、电机驱动器（如直流/步进电机启停与速度调节）、传感器数据采集节点（温度、压力信号读取与预处理）、电源监控与保护电路。 - 消费与家电：应用于高端家电主控，如洗衣机程序控制器、空调室内机主控、智能电表通信模块（配合RS-485或红外）等。 该芯片支持-40°C ~ +105°C宽温工作，具备CAN 2.0B接口（增强车载通信能力）、SCI/SPI/I²C、PWM、ADC（10位/8通道）及EEPROM仿真功能，满足基本实时控制与通信需求。虽已停产（属成熟产品线），但在存量设备维护、国产替代过渡及教育实验平台中仍有应用。需注意其开发依赖CodeWarrior IDE及BDM调试接口，生态较新平台略显陈旧。
| 参数 | 数值 |
| A/D位大小 | 10 bit, 10 bit |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC MCU 16BIT 64KB FLASH 80QFP16位微控制器 - MCU 64K FLASH HCS12 MCU |
| EEPROM容量 | 1K x 8 |
| 产品分类 | 嵌入式 - 微控制器集成电路 - IC |
| I/O数 | 59 |
| 品牌 | Freescale Semiconductor |
| 产品手册 | http://cache.freescale.com/webapp/sps/site/prod_summary.jsp?code=S12D&tab=Documentation_Tab&Type=Data+Sheets |

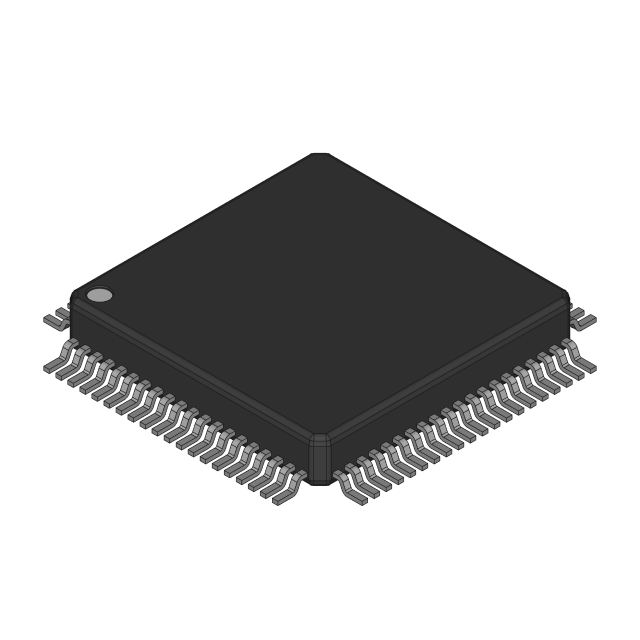

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 嵌入式处理器和控制器,微控制器 - MCU,16位微控制器 - MCU,Freescale Semiconductor MC9S12D64VFUEHCS12 |
| 数据手册 | |
| 产品型号 | MC9S12D64VFUE |
| PCN设计/规格 | http://cache.freescale.com/files/shared/doc/pcn/PCN16235.htm |
| RAM容量 | 4K x 8 |
| 产品目录页面 | |
| 产品种类 | 16位微控制器 - MCU |
| 供应商器件封装 | 80-QFP（14x14） |
| 包装 | 托盘 |
| 单位重量 | 1 g |
| 可用A/D通道 | 8, 8 |
| 可编程输入/输出端数量 | 91 |
| 商标 | Freescale Semiconductor |
| 处理器系列 | S12D |
| 外设 | PWM，WDT |
| 安装风格 | SMD/SMT |
| 定时器数量 | 1 Timer |
| 封装 | Tray |
| 封装/外壳 | 80-QFP |
| 封装/箱体 | QFP-80 |
| 工作温度 | -40°C ~ 105°C |
| 工作电源电压 | 2.5 V, 5 V |
| 工厂包装数量 | 420 |
| 振荡器类型 | 内部 |
| 接口类型 | CAN, I2C, SCI, SPI |
| 数据RAM大小 | 4000 B |
| 数据Rom类型 | EEPROM |
| 数据总线宽度 | 16 bit |
| 数据转换器 | A/D 16x10b |
| 最大工作温度 | + 105 C |
| 最大时钟频率 | 50 MHz |
| 最小工作温度 | - 40 C |
| 标准包装 | 420 |
| 核心 | S12 |
| 核心处理器 | HCS12 |
| 核心尺寸 | 16-位 |
| 片上ADC | Yes |
| 电压-电源(Vcc/Vdd) | 2.35 V ~ 5.25 V |
| 程序存储器大小 | 64000 B |
| 程序存储器类型 | EEPROM |
| 程序存储容量 | 64KB（64K x 8） |
| 系列 | S12D |
| 输入/输出端数量 | 91 I/O |
| 连接性 | CAN， I²C， SCI， SPI |
| 速度 | 25MHz |
