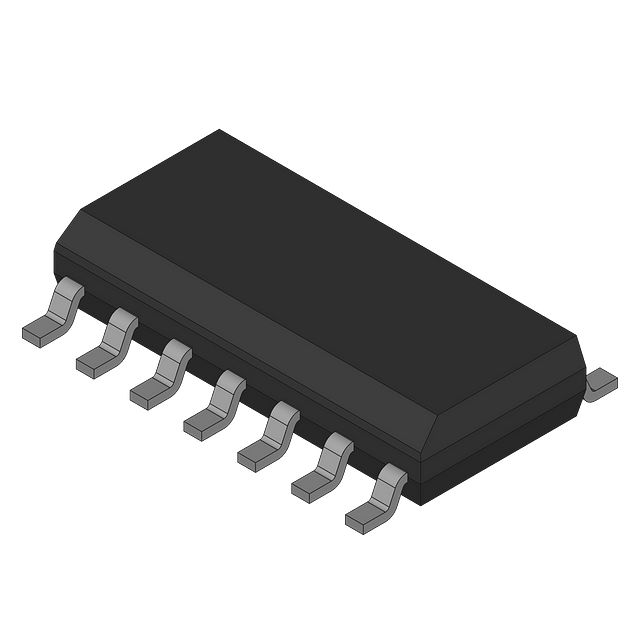

图片仅供参考
详细数据请看参考数据手册
- 型号： MC74ACT05DR2
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MC74ACT05DR2由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MC74ACT05DR2价格参考。ON SemiconductorMC74ACT05DR2封装/规格：未分类， 暂无。您可以下载MC74ACT05DR2参考资料、Datasheet数据手册功能说明书，资料中有MC74ACT05DR2 详细功能的应用电路图电压和使用方法及教程。
MC74ACT05DR2 是安森美（ON Semiconductor）推出的六路反相器（Hex Inverter），属于高速TTL兼容的ACT（Advanced CMOS Technology）逻辑系列，采用SOIC-14封装。其核心特点是开漏（Open-Drain）输出结构，无内部上拉，需外接上拉电阻实现高电平输出，支持电平转换与线与（Wired-AND）功能。 典型应用场景包括： 1. 总线驱动与电平转换：因开漏输出特性，常用于I²C、SMBus等多主设备总线，实现双向通信与电压域匹配（如3.3V系统驱动5V负载）； 2. 使能/控制信号反相：在电源管理、时序控制中反相使能信号（如EN→/EN），配合上拉电阻驱动LED指示灯、复位电路或门控时钟； 3. 中断信号整形与合并：多个中断源经MC74ACT05DR2反相后，通过“线与”方式合并至同一中断引脚（如连接到MCU的IRQ）； 4. 驱动LED或小电流负载：开漏输出可直接吸收电流点亮LED（阴极接地，阳极经限流电阻接VCC），简化外围电路； 5. 噪声抑制与信号调理：利用其12mA驱动能力与快速传播延迟（典型4.5ns@VCC=5V），对慢速或噪声信号进行整形与反相缓冲。 注意：使用时须外接合适上拉电阻（通常1kΩ–10kΩ），并确保供电电压为4.5V–5.5V，符合ACT系列的5V TTL电平兼容要求。不适用于需要推挽输出或高驱动电流的场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC INVERTER HEX OPEN DRN 14SOIC |
| 产品分类 | 逻辑 - 栅极和逆变器 |
| 品牌 | ON Semiconductor |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | MC74ACT05DR2 |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74ACT |
| 不同V、最大CL时的最大传播延迟 | 8.5ns @ 5V，50pF |
| 供应商器件封装 | 14-SOICN |
| 其它名称 | MC74ACT05DR2OSDKR |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 14-SOIC（0.154"，3.90mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 1 |
| 特性 | 开路漏极 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | -，24mA |
| 电流-静态（最大值） | 4µA |
| 电路数 | 6 |
| 输入数 | 6 |
| 逻辑电平-低 | 0.8V |
| 逻辑电平-高 | 2V |
| 逻辑类型 | 反相器 |
