Datasheet下载- 型号： MBR735-E3/45
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MBR735-E3/45由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MBR735-E3/45价格参考。VishayMBR735-E3/45封装/规格：未分类， 暂无。您可以下载MBR735-E3/45参考资料、Datasheet数据手册功能说明书，资料中有MBR735-E3/45 详细功能的应用电路图电压和使用方法及教程。
MBR735-E3/45是Vishay Semiconductor Diodes Division生产的一款肖特基势垒二极管，属于整流器单二极管类别。该器件具有7A电流承载能力和35V反向重复电压，采用TO-220AC封装，具备低正向压降（典型值为0.51V）和高效率整流特性，适用于对功耗和散热要求较高的电源系统。 其主要应用场景包括：开关电源（SMPS）、直流-直流（DC-DC）转换器、电源适配器、笔记本电脑及消费类电子设备的电源模块、电池充电管理电路以及反向极性保护电路等。由于其快速恢复特性（接近零反向恢复时间），特别适合高频工作环境，能有效提升系统效率并减少热损耗。 此外，MBR735-E3/45也常用于工业控制设备、电信电源系统和便携式电子设备中，作为输出整流或续流二极管使用。其符合RoHS标准，支持无铅焊接工艺，适用于现代环保型电子产品制造。在高温环境下仍能保持稳定性能，因此在紧凑型高密度电源设计中具有广泛应用价值。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | DIODE SCHOTTKY 35V 7.5A TO220AC肖特基二极管与整流器 7.5 Amp 35 Volt |
| 产品分类 | 单二极管/整流器分离式半导体 |
| 品牌 | Vishay SemiconductorsVishay Semiconductor Diodes Division |
| 产品手册 | |

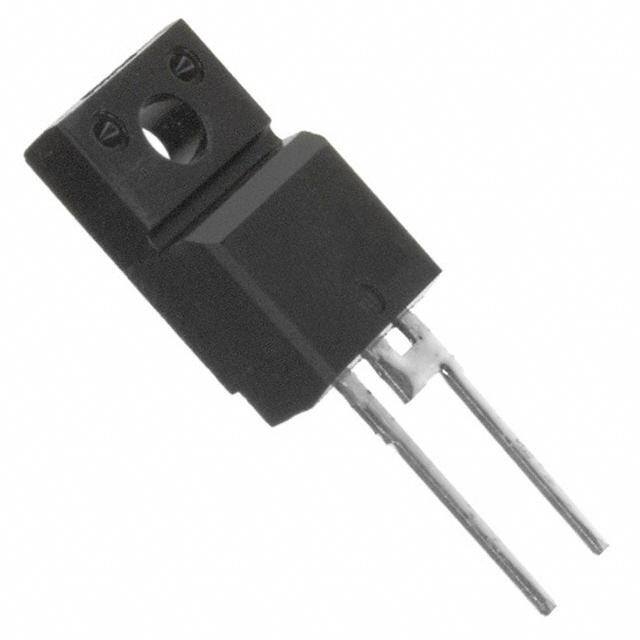

| 产品图片 |
|
| rohs | RoHS 合规性豁免无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,肖特基二极管与整流器,Vishay Semiconductors MBR735-E3/45- |
| 数据手册 | |
| 产品型号 | MBR735-E3/45MBR735-E3/45 |
| 不同If时的电压-正向(Vf) | 840mV @ 15A |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | 100µA @ 35V |
| 二极管类型 | 肖特基 |
| 产品 | Schottky Rectifiers |
| 产品种类 | 肖特基二极管与整流器 |
| 供应商器件封装 | TO-220AC |
| 其它名称 | MBR735-E3/45-ND |
| 包装 | 管件 |
| 反向恢复时间(trr) | - |
| 商标 | Vishay Semiconductors |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | TO-220-2 |
| 封装/箱体 | TO-220-2 |
| 峰值反向电压 | 35 V |
| 工作温度-结 | -65°C ~ 175°C |
| 工作温度范围 | - 65 C to + 150 C |
| 工厂包装数量 | 1000 |
| 技术 | Silicon |
| 最大反向漏泄电流 | 100 uA |
| 最大工作温度 | + 150 C |
| 最大浪涌电流 | 150 A |
| 最小工作温度 | - 65 C |
| 标准包装 | 50 |
| 正向电压下降 | 0.84 V at 15 A |
| 正向连续电流 | 7.5 A |
| 热阻 | 3°C/W Jc |
| 电压-DC反向(Vr)（最大值） | 35V |
| 电流-平均整流(Io) | 7.5A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
| 配置 | Single |
