Datasheet下载- 型号： MBR1090
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MBR1090由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MBR1090价格参考。ON SemiconductorMBR1090封装/规格：未分类， 暂无。您可以下载MBR1090参考资料、Datasheet数据手册功能说明书，资料中有MBR1090 详细功能的应用电路图电压和使用方法及教程。
ON Semiconductor品牌的MBR1090是一款肖特基势垒二极管（Schottky Barrier Diode），属于二极管-整流器-单类型，具有低正向压降和高效率特性。其典型应用场景包括： 1. 开关电源（SMPS）：常用于AC-DC和DC-DC转换器中作为输出整流元件，因其低功耗、高效率的特性，有助于提升电源整体能效，广泛应用于适配器、充电器和电源模块。 2. 逆变器与UPS系统：在不间断电源（UPS）和小型逆变器中，MBR1090可用于防止反向电流和实现高效整流，提高系统可靠性。 3. 消费类电子产品：如电视机、机顶盒、路由器等内部电源电路中，用于低压直流整流，减少发热，提升产品稳定性。 4. 工业控制设备：在工控电源、继电器驱动电路或保护电路中，发挥其快速响应和低损耗优势。 5. 电池充电管理：适用于多电池系统中的防倒灌二极管，确保充电安全。 MBR1090最大重复反向电压为90V，平均整流电流达10A，适合中等功率应用。其封装形式（如TO-220AB）利于散热，可在较宽温度范围内稳定工作，适用于对效率和可靠性有要求的中小功率电源设计。由于是肖特基二极管，不适用于高压或高频反向恢复要求极高的场景。总体而言，该器件广泛用于需要高效、低热损整流的通用电源系统中。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 90V 10A TO220-2 |
| 产品分类 | 单二极管/整流器 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

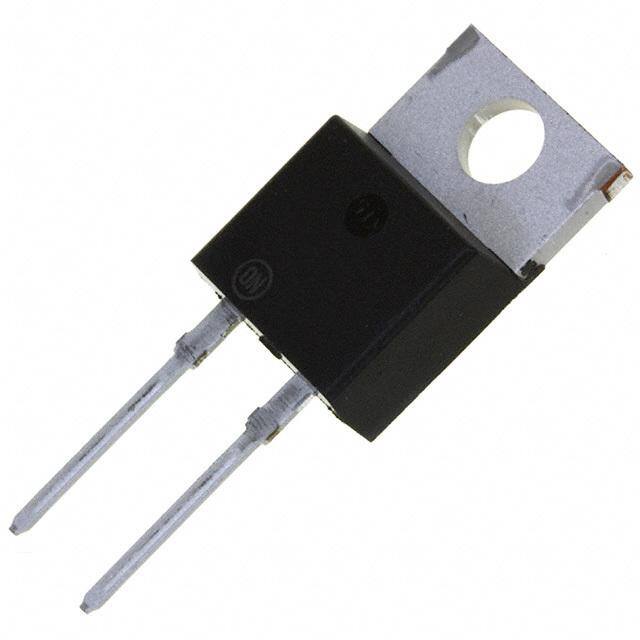

| 产品图片 |
|
| 产品型号 | MBR1090 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | SWITCHMODE™ |
| 不同If时的电压-正向(Vf) | 800mV @ 10A |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | 100µA @ 90V |
| 二极管类型 | 肖特基 |
| 供应商器件封装 | TO-220-2 |
| 其它名称 | MBR1090OS |
| 包装 | 管件 |
| 反向恢复时间(trr) | - |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-220-2 |
| 工作温度-结 | -65°C ~ 175°C |
| 标准包装 | 50 |
| 电压-DC反向(Vr)（最大值） | 90V |
| 电流-平均整流(Io) | 10A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
