Datasheet下载- 型号： MAC15A8G
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MAC15A8G由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MAC15A8G价格参考。ON SemiconductorMAC15A8G封装/规格：未分类， 暂无。您可以下载MAC15A8G参考资料、Datasheet数据手册功能说明书，资料中有MAC15A8G 详细功能的应用电路图电压和使用方法及教程。
MAC15A8G 是安森美（ON Semiconductor）推出的高可靠性、高浪涌电流能力的双向晶闸管（TRIAC），额定通态电流（RMS）为15A，触发电压/电流低（典型VGT ≤ 1.3V，IGT ≤ 50mA），具备优异的dv/dt和di/dt耐受能力（如dv/dt ≥ 1000 V/μs），并采用TO-220AB封装，带绝缘垫片，适用于交流主回路控制。 其典型应用场景包括： ✅ 家用及商用电器中的交流调功与开关控制，如空调压缩机启停、电暖器/电磁炉功率调节、洗衣机电机正反转控制； ✅ 工业固态继电器（SSR）核心开关元件，用于PLC输出模块、温控系统、照明调光（支持前沿/后沿相位控制）； ✅ 电机软启动电路（如单相感应电机），利用相位角控制实现平滑启停，降低冲击电流； ✅ 电源管理类设备，如UPS旁路切换、交流稳压器负载切换等对可靠性和抗干扰要求较高的场合。 该器件特别适合需频繁开关、承受高浪涌（如I²t ≥ 150 A²s）及存在感性负载（如继电器线圈、变压器）的应用，其高绝缘电压（Vdrm/Vrrm = 800V）和增强型热稳定性保障了在高温、高噪声环境下的长期运行可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | TRIAC 600V 15A TO220AB双向可控硅 双向可控硅 |
| 产品分类 | 双向可控硅分离式半导体 |
| GateTriggerCurrent-Igt | 75 mA |
| GateTriggerVoltage-Vgt | 2.5 V |
| 品牌 | ON Semiconductor |
| 产品手册 | |

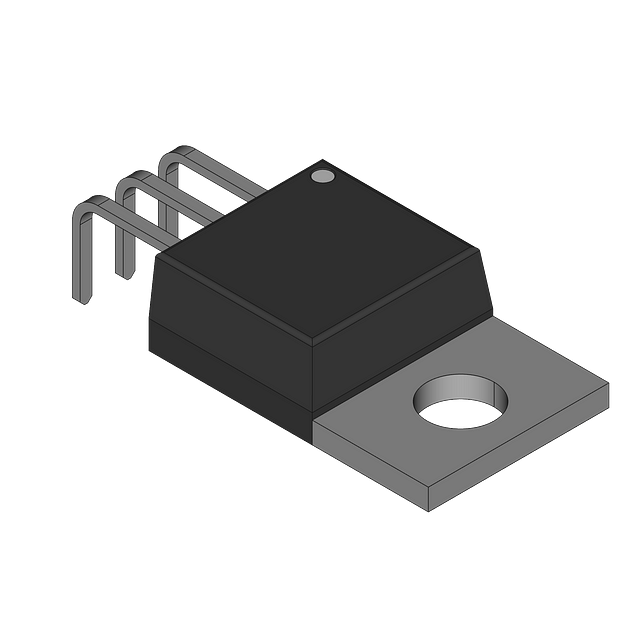

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体闸流管,双向可控硅,ON Semiconductor MAC15A8G- |
| 数据手册 | |
| 产品型号 | MAC15A8G |
| 三端双向可控硅类型 | 标准 |
| 不重复通态电流 | 150 A |
| 产品目录页面 | |
| 产品种类 | 双向可控硅 |
| 供应商器件封装 | TO-220AB |
| 保持电流Ih最大值 | 40 mA |
| 关闭状态漏泄电流（在VDRMIDRM下） | 10 uA |
| 其它名称 | MAC15A8GOS |
| 包装 | 散装 |
| 商标 | ON Semiconductor |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Bulk |
| 封装/外壳 | TO-220-3 |
| 封装/箱体 | TO-220-3 |
| 工厂包装数量 | 500 |
| 开启状态电压 | 1.6 V |
| 最大工作温度 | + 125 C |
| 最大转折电流IBO | 150 A |
| 最小工作温度 | - 40 C |
| 栅极触发电压-Vgt | 2.5 V |
| 栅极触发电流-Igt | 75 mA |
| 标准包装 | 500 |
| 电压-断态 | 600V |
| 电压-栅极触发(Vgt)（最大值） | 2V |
| 电流-不重复浪涌50、60Hz(Itsm) | 150A @ 60Hz |
| 电流-保持(Ih)（最大值） | 40mA |
| 电流-栅极触发(Igt)（最大值） | 50mA |
| 电流-通态(It(RMS))（最大值） | 15A |
| 系列 | MAC15A8 |
| 配置 | 单一 |
| 零件号别名 | MAC15MG |
| 额定重复关闭状态电压VDRM | 600 V |
