Datasheet下载- 型号： LNK584GG-TL
- 制造商： Power Integrations
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供LNK584GG-TL由Power Integrations设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 LNK584GG-TL价格参考。Power IntegrationsLNK584GG-TL封装/规格：未分类， 暂无。您可以下载LNK584GG-TL参考资料、Datasheet数据手册功能说明书，资料中有LNK584GG-TL 详细功能的应用电路图电压和使用方法及教程。
LNK584GG-TL 是 Power Integrations 推出的一款高度集成的离线式 AC-DC 转换器（PMIC），属于 LinkSwitch-5 系列，采用增强型封装（eSOP-12B），内置高压MOSFET与多模式准谐振（QR）PWM控制器，支持宽输入电压范围（85–265 VAC），典型输出功率达 5 W（无需散热片）。 其典型应用场景包括： ✅ 小功率适配器：如机顶盒、路由器、智能音箱、安防摄像头等设备的墙插式或USB充电适配器； ✅ 工业与家电辅助电源：为PLC模块、传感器、智能电表、白色家电（冰箱/洗衣机）的MCU、显示面板、Wi-Fi模组提供隔离、低待机功耗（＜30 mW）的+3.3V/+5V/-12V等偏置电源； ✅ IoT终端设备：满足严苛能效要求（符合DoE VI级、CoC Tier 2），适用于需长期待机、高可靠性且空间受限的物联网节点； ✅ LED驱动辅助电路：为智能LED灯控系统中的调光IC、通信模块（如Zigbee、Thread）供电。 该器件具备完善的保护功能（过压、过温、输出短路、前沿消隐），支持一次侧反馈（无需光耦），简化设计、降低成本与BOM数量，特别适合对成本、尺寸、能效和EMI性能均有较高要求的通用离线电源应用。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC OFFLINE SWITCH 3W 8SMD交流/直流转换器 Zero Stdby OL-Swtchr 3W/85-265V 3W/230V |
| 产品分类 | PMIC - AC-DC 转换器，离线开关集成电路 - IC |
| 品牌 | Power Integrations |
| 产品手册 | |

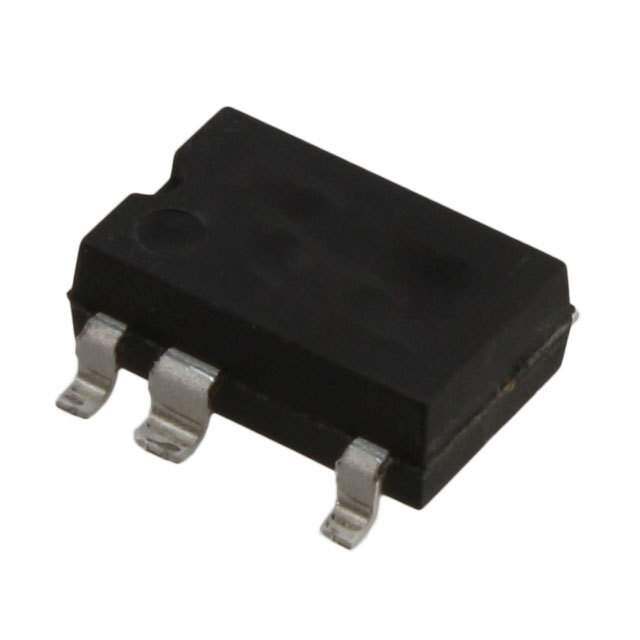

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 电源管理 IC,交流/直流转换器,Power Integrations LNK584GG-TLLinkZero™-AX |
| 数据手册 | |
| 产品型号 | LNK584GG-TL |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25486 |
| 产品种类 | 交流/直流转换器 |
| 供应商器件封装 | SMD-8C |
| 其它名称 | 596-1315-1 |
| 功率(W) | 3W |
| 包装 | 剪切带 （CT） |
| 占空比-最大 | 63 % |
| 商标 | Power Integrations |
| 商标名 | LinkZero-AX |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | 8-SMD（7 个接脚），鸥形翼 |
| 封装/箱体 | SMD-8C |
| 工作温度 | -40°C ~ 150°C |
| 工作温度范围 | - 40 C to + 150 C |
| 工厂包装数量 | 1000 |
| 开关频率 | 100 kHz |
| 标准包装 | 1 |
| 电压-击穿 | 700V |
| 电压-输入 | 85 ~ 265 VAC |
| 电压-输出 | - |
| 电源电流 | 260 uA |
| 类型 | Zero Standby Consumption Integrated Off-Line Switcher |
| 输入/电源电压—最大值 | 265 V |
| 输入/电源电压—最小值 | 85 V |
| 输出功率 | 3 W |
| 输出电压 | 5 V |
| 输出电流 | 300 mA |
| 输出端数量 | 1 Output |
| 输出隔离 | 任意一种 |
| 频率范围 | 93kHz ~ 107kHz |
