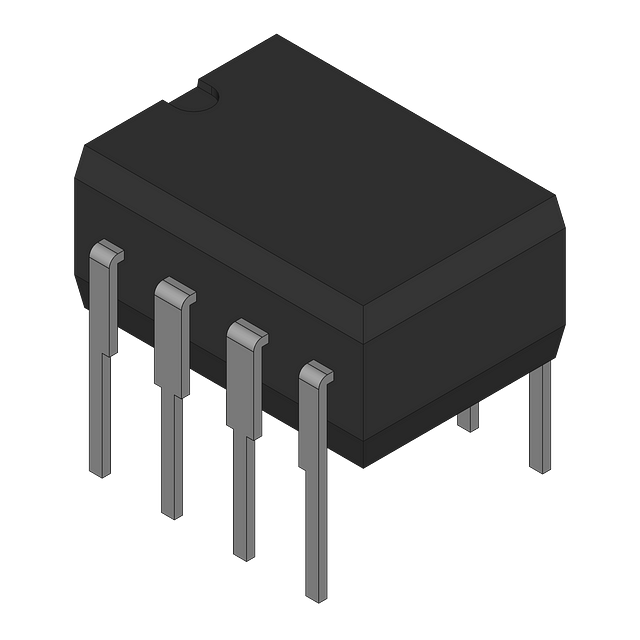

图片仅供参考
详细数据请看参考数据手册
- 型号： LM2574BN
- 制造商： Micrel
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供LM2574BN由Micrel设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 LM2574BN价格参考。MicrelLM2574BN封装/规格：未分类， 暂无。您可以下载LM2574BN参考资料、Datasheet数据手册功能说明书，资料中有LM2574BN 详细功能的应用电路图电压和使用方法及教程。
LM2574BN（由Micrel公司设计，后被Microchip收购）是一款单片式降压型DC-DC开关稳压器，属于PMIC中的DC-DC开关稳压器类别。其典型应用场景包括： - 工业控制设备：为PLC模块、传感器接口、继电器驱动电路等提供稳定5V或可调输出（3.3V/12V等），适应较宽输入电压范围（4.75V–40V），具备抗干扰和宽温工作能力。 - 嵌入式系统与微控制器供电：常用于为MCU（如PIC、AVR、ARM Cortex-M系列）、FPGA配置电路或外设（UART、SPI模块）提供高效、低纹波的中间电源轨。 - 电池供电设备：适用于12V铅酸电池或24V工业电池系统供电的便携式仪表、数据采集终端等，通过高效率（典型85%）延长续航，并支持待机低功耗模式。 - 通用电源模块与板载电源：作为分立式电源方案替代线性稳压器（如7805），显著降低发热，适合空间受限但需中等功率（≤1A输出电流）的PCB设计。 - 通信设备辅助电源：为RS-485收发器、CAN节点、光模块逻辑电路等提供隔离前级或非隔离稳压电源。 注：LM2574BN采用TO-220-5封装，内置开关管与振荡器，仅需少量外围元件（电感、二极管、电容），设计简洁可靠，适用于对成本、可靠性要求较高，而对开关噪声不敏感的中低频应用场合。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC REG BUCK ADJ 0.5A 8DIP |
| 产品分类 | PMIC - 稳压器 - DC DC 开关稳压器 |
| 品牌 | Micrel Inc |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | LM2574BN |
| PWM类型 | - |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 供应商器件封装 | 8-PDIP |
| 包装 | 管件 |
| 同步整流器 | 无 |
| 安装类型 | 通孔 |
| 封装/外壳 | 8-DIP（0.300"，7.62mm） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 50 |
| 电压-输入 | 4.75 V ~ 40 V |
| 电压-输出 | 1.23 V ~ 37 V |
| 电流-输出 | 500mA |
| 类型 | 降压（降压） |
| 输出数 | 1 |
| 输出类型 | 可调式 |
| 频率-开关 | 52kHz |
