Datasheet下载- 型号： IRFH7934TR2PBF
- 制造商： International Rectifier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供IRFH7934TR2PBF由International Rectifier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 IRFH7934TR2PBF价格参考。International RectifierIRFH7934TR2PBF封装/规格：未分类， 暂无。您可以下载IRFH7934TR2PBF参考资料、Datasheet数据手册功能说明书，资料中有IRFH7934TR2PBF 详细功能的应用电路图电压和使用方法及教程。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| ChannelMode | Enhancement |
| 描述 | MOSFET N-CH 30V 24A 5X6 PQFNMOSFET MOSFT 30V 24A 3.5mOhm 20nC |
| 产品分类 | FET - 单分离式半导体 |
| FET功能 | 逻辑电平门 |
| FET类型 | MOSFET N 通道，金属氧化物 |
| Id-ContinuousDrainCurrent | 24 A |
| Id-连续漏极电流 | 24 A |
| 品牌 | International Rectifier |
| 产品手册 | |

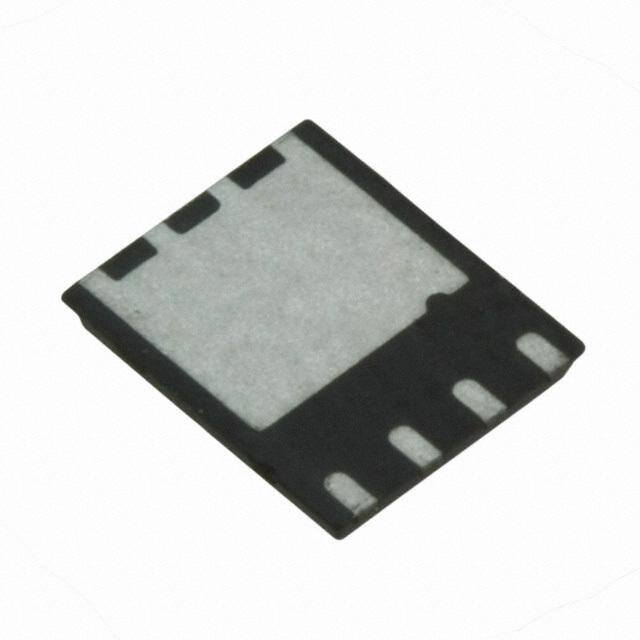

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体管,MOSFET,International Rectifier IRFH7934TR2PBFHEXFET® |
| 数据手册 | |
| 产品型号 | IRFH7934TR2PBF |
| PCN组件/产地 | |
| PCN过时产品 | |
| Pd-PowerDissipation | 3.1 W |
| Pd-功率耗散 | 3.1 W |
| Qg-GateCharge | 20 nC |
| Qg-栅极电荷 | 20 nC |
| RdsOn-Drain-SourceResistance | 3.5 mOhms |
| RdsOn-漏源导通电阻 | 3.5 mOhms |
| Vds-Drain-SourceBreakdownVoltage | 30 V |
| Vds-漏源极击穿电压 | 30 V |
| Vgs-Gate-SourceBreakdownVoltage | +/- 20 V |
| Vgs-栅源极击穿电压 | 20 V |
| 上升时间 | 16 ns |
| 下降时间 | 7.5 ns |
| 不同Id时的Vgs(th)（最大值） | 2.35V @ 50µA |
| 不同Vds时的输入电容(Ciss) | 3100pF @ 15V |
| 不同Vgs时的栅极电荷(Qg) | 30nC @ 4.5V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 3.5 毫欧 @ 24A，10V |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26240 |
| 产品种类 | MOSFET |
| 供应商器件封装 | PQFN（5x6） |
| 其它名称 | IRFH7934TR2PBFDKR |
| 典型关闭延迟时间 | 14 ns |
| 功率-最大值 | 3.1W |
| 包装 | Digi-Reel® |
| 商标 | International Rectifier |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | 8-PowerVQFN |
| 封装/箱体 | PQFN-8 5x6 |
| 工厂包装数量 | 400 |
| 晶体管极性 | N-Channel |
| 最大工作温度 | + 150 C |
| 最小工作温度 | - 55 C |
| 标准包装 | 1 |
| 正向跨导-最小值 | 110 S |
| 漏源极电压(Vdss) | 30V |
| 电流-连续漏极(Id)（25°C时） | 24A （Ta）， 76A （Tc） |
| 设计资源 | http://www.irf.com/product-info/models/saber/irfh7934.sinhttp://www.irf.com/product-info/models/spice/irfh7934.spi |
| 通道模式 | Enhancement |
| 配置 | Single |
