Datasheet下载- 型号： IPP45N06S3L-13
- 制造商： Infineon
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供IPP45N06S3L-13由Infineon设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 IPP45N06S3L-13价格参考￥1.95-￥2.08。InfineonIPP45N06S3L-13封装/规格：未分类， 暂无。您可以下载IPP45N06S3L-13参考资料、Datasheet数据手册功能说明书，资料中有IPP45N06S3L-13 详细功能的应用电路图电压和使用方法及教程。

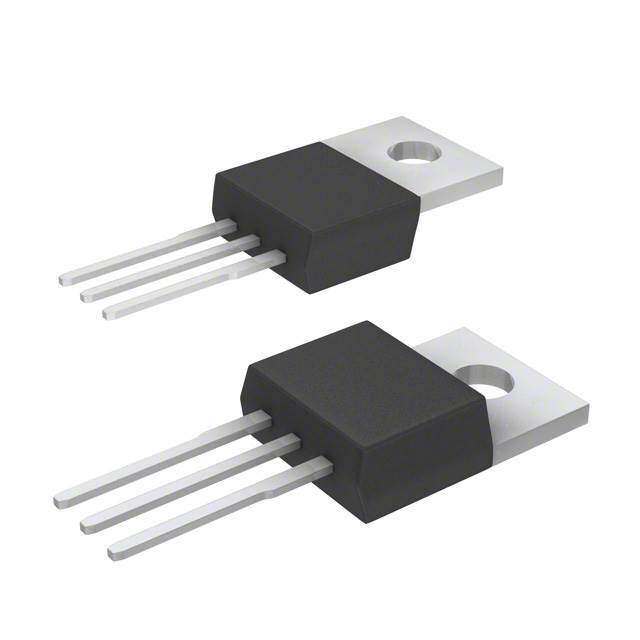

IPP45N06S3L-13 是英飞凌（Infineon Technologies）推出的N沟道增强型功率MOSFET，采用PG-TO220-3-1封装，具有低导通电阻（RDS(on) ≈ 13.5 mΩ @ VGS = 10 V）、60 V耐压、45 A连续漏极电流（TC = 25°C）及优化的开关特性（如低Qg和Ciss），并具备逻辑电平驱动能力（VGS(th)低至1–2.5 V），可被3.3 V/5 V MCU直接驱动。 典型应用场景包括： ✅ 汽车电子：车载DC-DC转换器（如12 V→5 V/3.3 V）、车身控制模块（BCM）、LED车灯驱动、电机控制（如风扇、水泵、座椅调节）；该器件通过AEC-Q101认证，满足车规级可靠性要求。 ✅ 工业电源与电机驱动：中小功率开关电源（AC-DC适配器、通信电源）、变频器、伺服驱动器中的同步整流或半桥/全桥开关管。 ✅ 消费类与嵌入式系统：高能效电池供电设备（如电动工具、无人机电调）、智能家电（压缩机/风机驱动）、热插拔保护电路及负载开关。 其“S3”系列强调高效率与强鲁棒性（含雪崩耐量），配合内置ESD保护与优化的体二极管反向恢复特性，适用于高频硬开关及需高可靠性的中功率场景。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | MOSFET N-CH 55V 45A TO-220MOSFET N-CH 55V 45A |
| 产品分类 | FET - 单分离式半导体 |
| FET功能 | 标准 |
| FET类型 | MOSFET N 通道，金属氧化物 |
| Id-连续漏极电流 | 45 A |
| 品牌 | Infineon Technologies |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体管,MOSFET,Infineon Technologies IPP45N06S3L-13OptiMOS™ |
| 数据手册 | http://www.infineon.com/dgdl/IPP_B_I45N06S3L-13_DS_1_1.pdf?folderId=db3a304314dca389011528372fbb12ac&fileId=db3a304316f112290116f2db918772bc |
| 产品型号 | IPP45N06S3L-13 |
| PCN过时产品 | |
| Pd-PowerDissipation | 65 W |
| Pd-功率耗散 | 65 W |
| RdsOn-漏源导通电阻 | 13.4 mOhms |
| Vds-漏源极击穿电压 | 55 V |
| Vgs-Gate-SourceBreakdownVoltage | +/- 16 V |
| Vgs-栅源极击穿电压 | 16 V |
| 上升时间 | 46 ns |
| 下降时间 | 124 ns |
| 不同Id时的Vgs(th)（最大值） | 2.2V @ 30µA |
| 不同Vds时的输入电容(Ciss) | 3600pF @ 25V |
| 不同Vgs时的栅极电荷(Qg) | 75nC @ 10V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 13.4 毫欧 @ 26A，10V |
| 产品种类 | MOSFET |
| 供应商器件封装 | PG-TO220-3 |
| 其它名称 | IPP45N06S3L-13-ND |
| 典型关闭延迟时间 | 58 ns |
| 功率-最大值 | 65W |
| 包装 | 管件 |
| 商标 | Infineon Technologies |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 导通电阻 | 13.4 mOhms |
| 封装 | Tube |
| 封装/外壳 | TO-220-3 |
| 封装/箱体 | TO-220-3 |
| 工厂包装数量 | 500 |
| 晶体管极性 | N-Channel |
| 最大工作温度 | + 175 C |
| 最小工作温度 | - 55 C |
| 标准包装 | 500 |
| 汲极/源极击穿电压 | 55 V |
| 漏极连续电流 | 45 A |
| 漏源极电压(Vdss) | 55V |
| 电流-连续漏极(Id)（25°C时） | 45A （Tc） |
| 通道模式 | Enhancement |
| 配置 | Single |
| 零件号别名 | IPP45N06S3L13XK |
