Datasheet下载- 型号： IP4253CZ16-8,118
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供IP4253CZ16-8,118由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 IP4253CZ16-8,118价格参考。NXP SemiconductorsIP4253CZ16-8,118封装/规格：未分类， 暂无。您可以下载IP4253CZ16-8,118参考资料、Datasheet数据手册功能说明书，资料中有IP4253CZ16-8,118 详细功能的应用电路图电压和使用方法及教程。
IP4253CZ16-8,118 是恩智浦（NXP USA Inc.）推出的集成式 EMI/RFI 滤波器，属于 LC 型低通滤波网络（含 ESD 保护功能）。其典型应用场景包括： - 高速数字接口的电磁兼容防护：广泛用于 USB 2.0、HDMI、MIPI D-PHY、SDIO、SIM 卡接口等便携设备信号线，抑制高频噪声（30 MHz–1 GHz）辐射与传导干扰，满足 IEC 61000-4-2 Level 4（±15 kV 空气放电）ESD 防护要求； - 移动终端前端滤波：在智能手机、平板电脑、可穿戴设备中，部署于摄像头模组（如 OV5640 接口）、显示屏排线（LVDS/RGB）、音频线路等易受 RF 耦合干扰的路径，防止射频信号（如 GSM/WCDMA/LTE 频段）串入导致误码或图像噪点； - 汽车电子辅助系统：适用于车载信息娱乐（IVI）模块、ADAS 摄像头链路等对 EMI 敏感且需通过 AEC-Q200 可靠性认证（该器件符合工业级温度范围 −40°C 至 +85°C，部分版本支持车规应用）的场景； - 空间受限设计：采用超小型 16-pin XSON 封装（2.6 mm × 1.7 mm），单芯片集成 8 路独立 LC 滤波通道+TVS 二极管，显著节省 PCB 面积，替代分立 RC/LC 方案，提升量产一致性。 综上，该器件核心价值在于“滤波+ESD 一体化”防护，兼顾高频噪声抑制与静电鲁棒性，适用于高密度、高可靠性消费及工业电子接口端口。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 滤波器 |
| 描述 | IC PASS FILTER 8CH 16-HXSON |
| ESD保护 | 是 |
| 产品分类 | EMI/RFI 滤波器（LC、RC 网络） |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

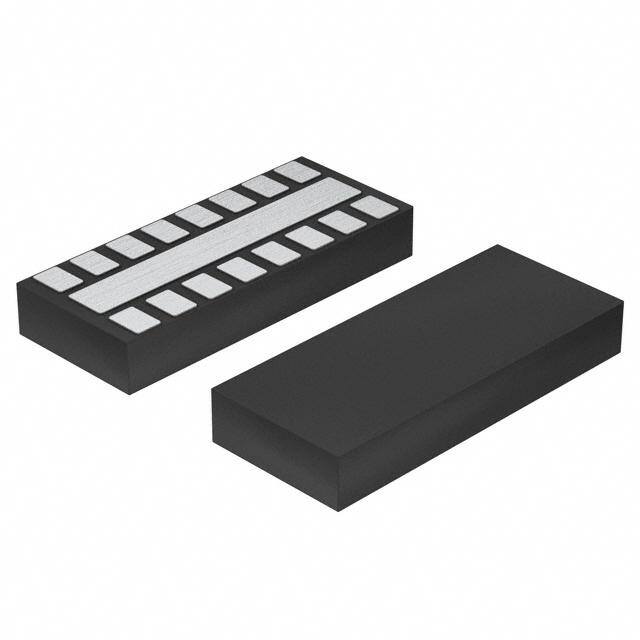

| 产品图片 |
|
| 产品型号 | IP4253CZ16-8,118 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 中心/截止频率 | - |
| 其它名称 | 568-4724-6 |
| 包装 | Digi-Reel® |
| 大小/尺寸 | 0.130" 长 x 0.053" 宽（3.30mm x 1.35mm） |
| 封装/外壳 | 16-XFDFN 裸露焊盘 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 移动设备的数据线路 |
| 应用说明 | |
| 技术 | RC（Pi） |
| 数值 | R = 200 欧姆，C = 30pF |
| 标准包装 | 1 |
| 滤波器阶数 | 2nd |
| 特色产品 | http://www.digikey.com/cn/zh/ph/NXP/Ip425.html |
| 电流 | - |
| 电阻-通道(Ω) | 200 |
| 类型 | 低通 |
| 衰减值 | 30dB @ 800MHz ~ 3GHz |
| 通道数 | 8 |
| 高度 | 0.020"（0.50mm） |
