Datasheet下载- 型号： IP3348CX20,135
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供IP3348CX20,135由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 IP3348CX20,135价格参考。NXP SemiconductorsIP3348CX20,135封装/规格：未分类， 暂无。您可以下载IP3348CX20,135参考资料、Datasheet数据手册功能说明书，资料中有IP3348CX20,135 详细功能的应用电路图电压和使用方法及教程。
IP3348CX20,135 是 NXP USA Inc. 推出的一款集成式 EMI/RFI 滤波器（LC 网络），专为高速数字接口的电磁兼容性（EMC）防护而设计。其典型应用场景包括：智能手机、平板电脑及可穿戴设备中的 USB 2.0、USB Type-C（仅数据通道）、HDMI、MIPI D-PHY（如摄像头/显示屏接口）等高速差分信号线路。该器件内置低插入损耗 LC 滤波网络（含共模扼流圈与电容），可有效抑制 30 MHz–1 GHz 频段内的高频噪声（如开关电源耦合噪声、射频收发器干扰），同时保持信号完整性（-3dB 带宽 > 600 MHz），满足 IEC 61000-4-2（ESD ±8 kV 接触放电）及 CISPR 22/32 辐射发射限值要求。其 2.0 mm × 1.2 mm × 0.55 mm 超小尺寸和无铅封装（X2QFN）适配紧凑型移动终端的高密度 PCB 布局，常置于连接器附近，实现“滤波靠近噪声源”的最佳 EMC 设计实践。此外，支持 0.8–3.6 V 宽电压轨，适用于现代低功耗 SoC 的 I/O 供电环境。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 滤波器 |
| 描述 | IC LC-FILTER NETWORK 20WLCSP |
| ESD保护 | 是 |
| 产品分类 | EMI/RFI 滤波器（LC、RC 网络） |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

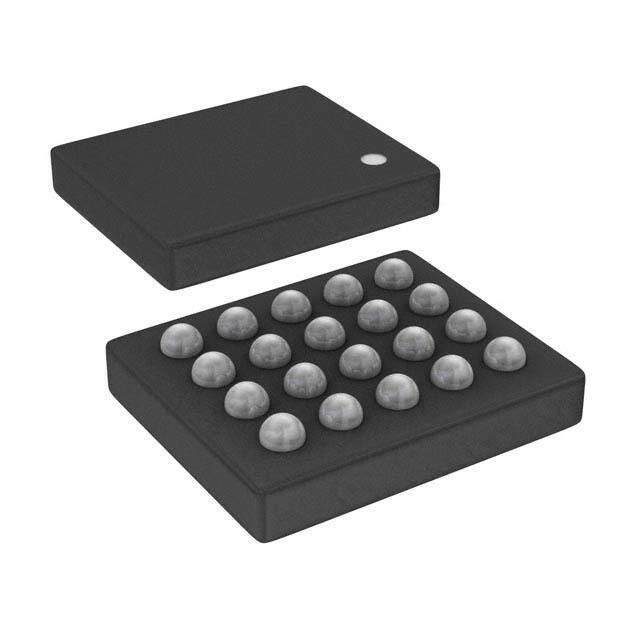

| 产品图片 |
|
| 产品型号 | IP3348CX20,135 |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 中心/截止频率 | 350MHz（截止值） |
| 其它名称 | 934063614135 |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.124" 长 x 0.042" 宽 （3.16mm x 1.06mm） |
| 封装/外壳 | 20-UFBGA，WLCSP |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 移动设备的数据线路 |
| 技术 | LC（Pi） |
| 数值 | L = 15nH， C = 30pF |
| 标准包装 | 4,500 |
| 滤波器阶数 | 3rd |
| 电流 | 20mA |
| 电阻-通道(Ω) | 10 |
| 类型 | 低通 |
| 衰减值 | 40dB @ 800MHz ~ 3GHz |
| 通道数 | 8 |
| 高度 | 0.026"（0.65mm） |
