Datasheet下载- 型号： IL710T-1E
- 制造商： NVE Corporation
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供IL710T-1E由NVE Corporation设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 IL710T-1E价格参考。NVE CorporationIL710T-1E封装/规格：未分类， 暂无。您可以下载IL710T-1E参考资料、Datasheet数据手册功能说明书，资料中有IL710T-1E 详细功能的应用电路图电压和使用方法及教程。
NVE Corp/Isolation Products 的 IL710T-1E 是一款基于巨磁阻（GMR）技术的高速数字隔离器，具有高可靠性、低功耗和强抗干扰能力。其典型应用场景包括： - 工业自动化与控制系统：用于PLC、DCS、I/O模块中隔离微控制器与现场总线（如RS-485、CAN）或执行器接口，防止地环路噪声和高压瞬变损坏敏感电路。 - 电机驱动与逆变器：在变频器、伺服驱动器中隔离MCU与栅极驱动器（如IGBT/SiC MOSFET驱动信号），满足高共模瞬态抗扰度（CMTI > 25 kV/μs）要求，保障系统安全运行。 - 医疗电子设备：适用于病人监护仪、影像设备等需满足IEC 60601-1医用隔离标准的场合，提供强化绝缘（VIORM = 1000 Vrms，认证符合UL 1577、VDE 0884-10），确保患者电气安全。 - 新能源系统：在光伏逆变器、储能BMS中隔离通信信号（如SPI、UART）或故障反馈信号，耐受高dv/dt和宽温范围（–40°C 至 +105°C）。 - 测试测量仪器：用于高精度数据采集系统中隔离ADC/DAC控制信号，抑制通道间串扰，提升信噪比与测量精度。 该器件采用8引脚SOIC封装，支持3.3 V/5 V双电源供电，传播延迟低至15 ns，适合高速实时控制场景。其GMR技术相较光耦无LED老化问题，寿命更长；相比容耦/磁耦方案，具有更优的温度稳定性与EMI鲁棒性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | IC DGTL ISO 1CH TRI-STATE 8MSOP |
| 产品分类 | 数字隔离器 |
| 品牌 | NVE Corp/Isolation Products |
| 数据手册 | |

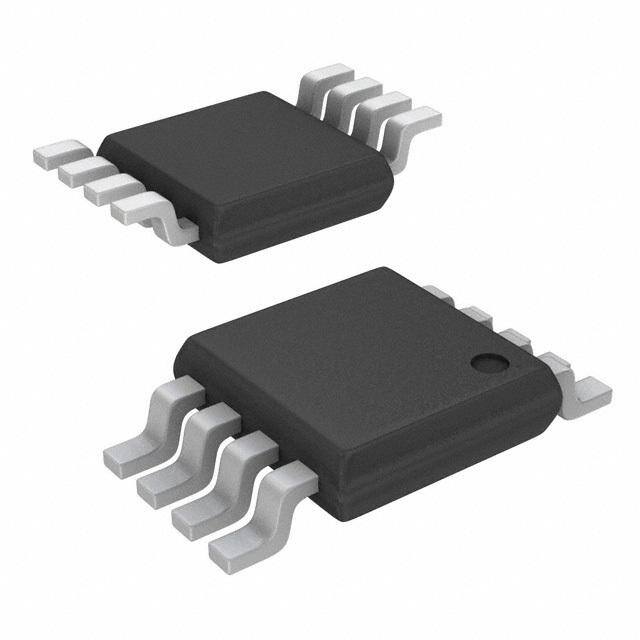

| 产品图片 |
|
| 产品型号 | IL710T-1E |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | IsoLoop® |
| 上升/下降时间（典型值） | 1ns， 1ns |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25405 |
| 产品目录绘图 |
|
| 传播延迟tpLH/tpHL（最大值） | 15ns， 15ns |
| 供应商器件封装 | 8-MSOP |
| 共模瞬态抗扰度（最小值） | 30kV/µs |
| 其它名称 | 390-1112 |
| 包装 | 管件 |
| 封装/外壳 | 8-TSSOP，8-MSOP（0.118"，3.00mm 宽） |
| 工作温度 | -40°C ~ 125°C |
| 技术 | GMR（大型磁阻传感） |
| 数据速率 | 110Mbps |
| 标准包装 | 100 |
| 电压-电源 | 3 V ~ 5.5 V |
| 电压-隔离 | 2500Vrms |
| 类型 | RS422， RS485 |
| 脉宽失真（最大） | 3ns |
| 输入-输入侧1/输入侧2 | 1/0 |
| 通道数 | 1 |
| 通道类型 | 单向 |
| 隔离式电源 | 无 |
