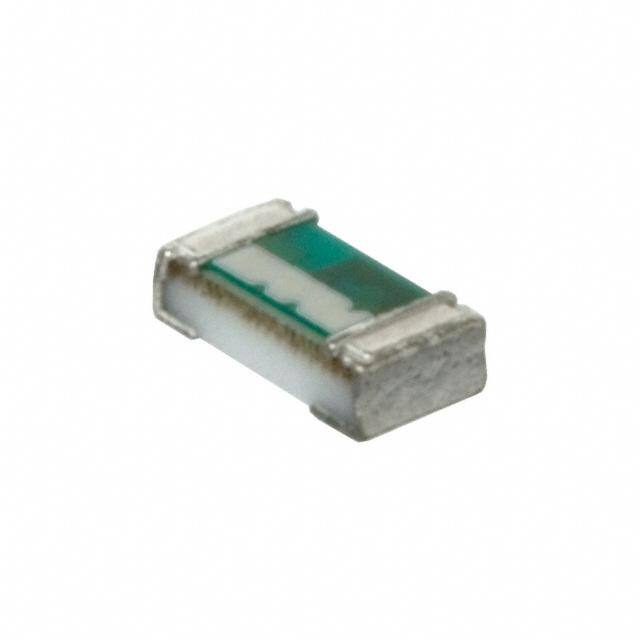

Datasheet下载- 型号： HPL1005-3N9
- 制造商： SUSUMU INTERNATIONAL
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供HPL1005-3N9由SUSUMU INTERNATIONAL设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 HPL1005-3N9价格参考。SUSUMU INTERNATIONALHPL1005-3N9封装/规格：未分类， 暂无。您可以下载HPL1005-3N9参考资料、Datasheet数据手册功能说明书，资料中有HPL1005-3N9 详细功能的应用电路图电压和使用方法及教程。
Susumu HPL1005-3N9 是一款超小型、高可靠性贴片固定电感器（尺寸仅1.0×0.5×0.5 mm），电感值为3.9 nH，额定电流高、直流电阻低，具备优异的高频特性和良好的Q值。其典型应用场景包括： 1. 高频射频（RF）电路：广泛用于智能手机、Wi-Fi 6/6E、蓝牙模块、5G射频前端（如PA输出匹配、天线调谐、LNA输入匹配网络），满足2.4 GHz–6 GHz频段对小电感、低损耗、高稳定性的严苛要求。 2. 电源去耦与噪声抑制：在高速数字IC（如SoC、FPGA、基带处理器）的VCC引脚附近，作为高频旁路电感，配合MLCC构成π型滤波器，有效抑制GHz级开关噪声和电源轨干扰。 3. 无线充电发射端：用于谐振LC Tank电路中的微调电感，配合高频MOSFET与谐振电容，实现100–205 kHz或MHz级谐振频率的精准控制（需结合具体拓扑设计）。 4. 汽车电子：符合AEC-Q200标准（HPL系列部分型号通过），适用于车载信息娱乐系统、ADAS雷达模块中的RF信号链，具备耐高温（-55℃～+125℃）、抗振动等特性。 该器件采用铁氧体磁芯与精密绕线工艺，温度稳定性好、自谐振频率（SRF）高达7.5 GHz以上，特别适合空间受限、高频高性能的便携式及车载电子设备。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 300 毫欧最大 |
| 描述 | INDUCTOR 3.9NH +/-0.2NH 0402 |
| 产品分类 | 固定值电感器 |
| 品牌 | Susumu |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | HPL1005-3N9 |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | HPL |
| 不同频率时的Q值 | 13 @ 300MHz |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 供应商器件封装 | 0402（1005 公制） |
| 其它名称 | 408-1007-1 |
| 包装 | 剪切带 （CT） |
| 大小/尺寸 | 0.039" 长x 0.020" 宽（1.00mm x 0.50mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±0.2nH |
| 封装/外壳 | 0402（1005 公制） |
| 屏蔽 | 无屏蔽 |
| 工作温度 | - |
| 工具箱 | /product-detail/zh/HPL1005-KIT/SSMH1005-KIT-ND/1304519 |
| 材料-磁芯 | - |
| 标准包装 | 1 |
| 电感 | 3.9nH |
| 电流-饱和值 | - |
| 类型 | 薄膜 |
| 频率-测试 | 300MHz |
| 频率-自谐振 | 7GHz |
| 额定电流 | 620mA |
| 高度-安装（最大值） | 0.013"（0.33mm） |
