Datasheet下载- 型号： H11F1SD
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供H11F1SD由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 H11F1SD价格参考。Fairchild SemiconductorH11F1SD封装/规格：未分类， 暂无。您可以下载H11F1SD参考资料、Datasheet数据手册功能说明书，资料中有H11F1SD 详细功能的应用电路图电压和使用方法及教程。
ON Semiconductor的H11F1SD是一款光隔离器（光电耦合器），属于晶体管输出型光耦，常用于实现电气隔离的场合，以保护电路或传输信号。其主要应用场景包括： 1. 工业控制系统：用于PLC（可编程逻辑控制器）、继电器驱动电路中，实现输入/输出信号的电气隔离，提高系统抗干扰能力。 2. 电源管理设备：在开关电源、DC-DC转换器中用作反馈信号隔离，确保主电路与控制电路之间的安全隔离。 3. 电机驱动与变频器：用于隔离控制信号与高电压功率部分，防止高压侧干扰影响控制端，提升系统稳定性。 4. 家电控制电路：如洗衣机、空调等电器中，用于隔离主控板与高电压部件，保障用户与设备安全。 5. 测量与检测设备：在测试仪器中用于隔离被测电路与测量电路，避免地环路干扰和过压损坏。 H11F1SD具备高隔离电压、响应速度快、可靠性高等特点，适用于对电气安全和信号完整性要求较高的应用场合。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISOLTR 5.3KV PHOTO FET 6-SMD |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

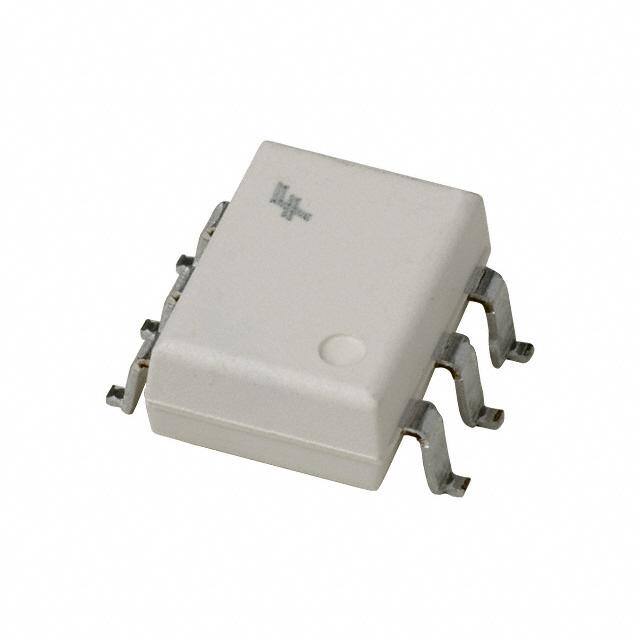

| 产品图片 | |
| 产品型号 | H11F1SD |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | - |
| 上升/下降时间（典型值） | - |
| 供应商器件封装 | 6-SMD |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-SMD，鸥翼型 |
| 工作温度 | -55°C ~ 100°C |
| 打开/关闭时间（典型值） | 25µs， 25µs （最小值） |
| 标准包装 | 1,000 |
| 电压-正向(Vf)（典型值） | 1.3V |
| 电压-输出（最大值） | 30V |
| 电压-隔离 | 5300Vrms |
| 电流-DC正向(If) | 60mA |
| 电流-输出/通道 | - |
| 电流传输比（最大值） | - |
| 电流传输比（最小值） | - |
| 输入类型 | DC |
| 输出类型 | 光电 FET |
| 通道数 | 1 |
