Datasheet下载- 型号： GP2S24CJ000F
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供GP2S24CJ000F由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 GP2S24CJ000F价格参考。Sharp MicroelectronicsGP2S24CJ000F封装/规格：未分类， 暂无。您可以下载GP2S24CJ000F参考资料、Datasheet数据手册功能说明书，资料中有GP2S24CJ000F 详细功能的应用电路图电压和使用方法及教程。
Sharp GP2S24CJ000F 是一款反射式模拟输出光学传感器，采用红外LED发射器与光电晶体管接收器集成封装，通过检测物体反射回来的红外光强度，输出与距离/反射率呈近似线性关系的模拟电压信号（典型输出范围约0.2–3.5 V）。其典型探测距离为0.5–8 mm，响应快、无机械磨损、抗干扰能力较强。 主要应用场景包括： 1. 打印机/复印机纸张检测：实时监测进纸、卡纸或纸尽状态，利用纸张与滚轮/底板反射率差异实现高可靠性识别； 2. 自动售货机/投币设备：检测硬币、纸币是否到位或位置校准； 3. 工业小型设备位置反馈：如盖板开合检测、滑块行程监控、微型执行器到位确认等短距非接触传感； 4. 消费电子设备：如电动剃须刀刀头安装检测、便携式医疗设备（如血糖仪）试纸插入确认； 5. 教育及DIY项目：因接口简单（仅需VCC、GND、OUT三线）、无需复杂编程，常用于Arduino、Raspberry Pi等平台的距离/存在感测入门实验。 需注意：该器件对环境光较敏感，建议加装遮光罩或在PCB上做局部屏蔽；表面污渍或高反光/吸光材质会影响精度，实际应用中宜结合软件阈值校准。不适用于长距离或高精度测距，亦不可替代数字编码型或激光测距传感器。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 传感器，变送器 |
| 描述 | PHOTOINTERRUPTER REFL 0.7MM PCB |
| 产品分类 | 光学传感器 - 反射式 - 模拟输出 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | |

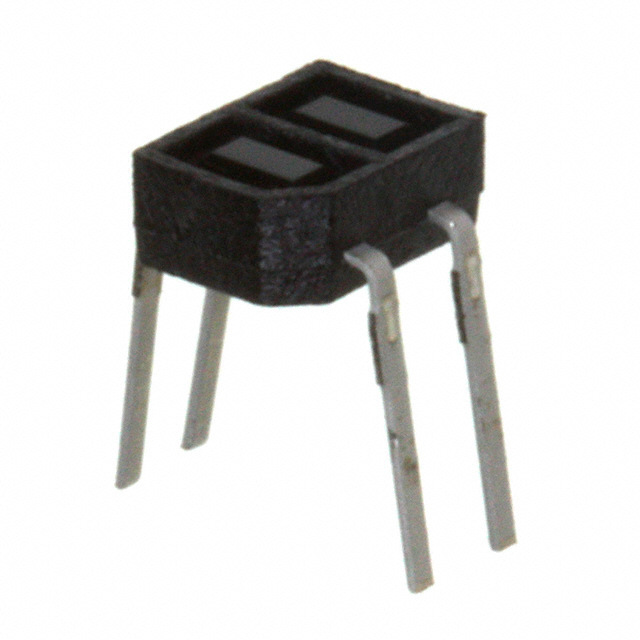

| 产品图片 |
|
| 产品型号 | GP2S24CJ000F |
| PCN设计/规格 | http://www.sharpsma.com/webfm_send/1525 |
| PCN过时产品 | http://www.sharpsma.com/download/PCN-2011-0406-01-Rpdf |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 其它名称 | 425-2568-5 |
| 包装 | 管件 |
| 响应时间 | 20µs， 20µs |
| 安装类型 | 通孔 |
| 封装/外壳 | PCB 安装 |
| 工作温度 | -25°C ~ 85°C |
| 感应方法 | 反射 |
| 感应距离 | 0.028"（0.7mm） |
| 标准包装 | 50 |
| 电压-集射极击穿（最大值） | 35V |
| 电流-DC正向(If) | 50mA |
| 电流-集电极(Ic)（最大值） | 20mA |
| 输出类型 | 光电晶体管 |
