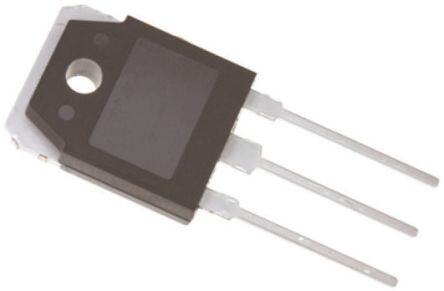

图片仅供参考
详细数据请看参考数据手册
- 型号： FQA7N80C_F109
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
FQA7N80C_F109产品简介：
ICGOO电子元器件商城为您提供FQA7N80C_F109由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供FQA7N80C_F109价格参考以及Fairchild SemiconductorFQA7N80C_F109封装/规格参数等产品信息。 你可以下载FQA7N80C_F109参考资料、Datasheet数据手册功能说明书， 资料中有FQA7N80C_F109详细功能的应用电路图电压和使用方法及教程。
| 参数 | 数值 |
| 产品目录 | |
| ChannelMode | Enhancement |
| 描述 | MOSFET N-CH 800V 7A TO-3PMOSFET 800V N-Ch Q-FET advance C-Series |
| 产品分类 | FET - 单分离式半导体 |
| FET功能 | 标准 |
| FET类型 | MOSFET N 通道，金属氧化物 |
| Id-ContinuousDrainCurrent | 7 A |
| Id-连续漏极电流 | 7 A |
| 品牌 | Fairchild Semiconductor |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体管,MOSFET,Fairchild Semiconductor FQA7N80C_F109QFET® |
| 数据手册 | |
| 产品型号 | FQA7N80C_F109 |
| PCN设计/规格 | |
| Pd-PowerDissipation | 198 W |
| Pd-功率耗散 | 198 W |
| RdsOn-Drain-SourceResistance | 1.9 Ohms |
| RdsOn-漏源导通电阻 | 1.9 Ohms |
| Vds-Drain-SourceBreakdownVoltage | 800 V |
| Vds-漏源极击穿电压 | 800 V |
| Vgs-Gate-SourceBreakdownVoltage | +/- 30 V |
| Vgs-栅源极击穿电压 | 30 V |
| 上升时间 | 100 ns |
| 下降时间 | 60 ns |
| 不同Id时的Vgs(th)（最大值） | 5V @ 250µA |
| 不同Vds时的输入电容(Ciss) | 1680pF @ 25V |
| 不同Vgs时的栅极电荷(Qg) | 35nC @ 10V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 1.9 欧姆 @ 3.5A，10V |
| 产品种类 | MOSFET |
| 供应商器件封装 | TO-3PN |
| 典型关闭延迟时间 | 50 ns |
| 功率-最大值 | 198W |
| 包装 | 管件 |
| 单位重量 | 6.401 g |
| 商标 | Fairchild Semiconductor |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | TO-3P-3，SC-65-3 |
| 封装/箱体 | TO-3PN-3 |
| 工厂包装数量 | 30 |
| 晶体管极性 | N-Channel |
| 最大工作温度 | + 150 C |
| 最小工作温度 | - 55 C |
| 标准包装 | 30 |
| 漏源极电压(Vdss) | 800V |
| 电流-连续漏极(Id)（25°C时） | 7A （Tc） |
| 系列 | FQA7N80 |
| 通道模式 | Enhancement |
| 配置 | Single |
