Datasheet下载- 型号： FLZ30VC
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供FLZ30VC由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 FLZ30VC价格参考。Fairchild SemiconductorFLZ30VC封装/规格：未分类， 暂无。您可以下载FLZ30VC参考资料、Datasheet数据手册功能说明书，资料中有FLZ30VC 详细功能的应用电路图电压和使用方法及教程。
FLZ30VC 是安森美（ON Semiconductor）推出的30V、500mW表面贴装齐纳二极管（SOD-123封装），具有低动态阻抗、高稳定性和优良的温度特性。其典型应用场景包括： 1. 电压基准与稳压：在低压电源电路中为ADC参考、传感器供电或运放偏置提供稳定的30V基准电压，适用于对精度要求适中的场合。 2. 过压保护（OVP）：常与TVS或限流电阻配合，用于保护后级敏感器件（如MCU I/O口、通信接口）免受瞬态过压（如浪涌、ESD感应电压）损害；当输入电压超过30V时导通分流。 3. 电平钳位与信号调理：在模拟信号链中限制信号幅值（如将±36V工业信号钳位于0V至30V范围），防止运放饱和或ADC超量程。 4. 电源反馈环路：在非隔离DC-DC转换器（如反激式辅助绕组反馈）中作为简单稳压元件，辅助实现输出电压粗调。 5. 消费电子与工业控制板：因SOD-123封装体积小、成本低，广泛用于打印机、机顶盒、PLC模块等空间受限且需基础稳压/防护的场景。 注意：FLZ30VC额定功率仅500mW，不适用于持续大电流稳压；设计时需校核功耗（P = Vz × Iz）并留足裕量，建议工作电流控制在5–15mA以内以兼顾稳定性与温升。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 29.1V 500MW SOD80 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

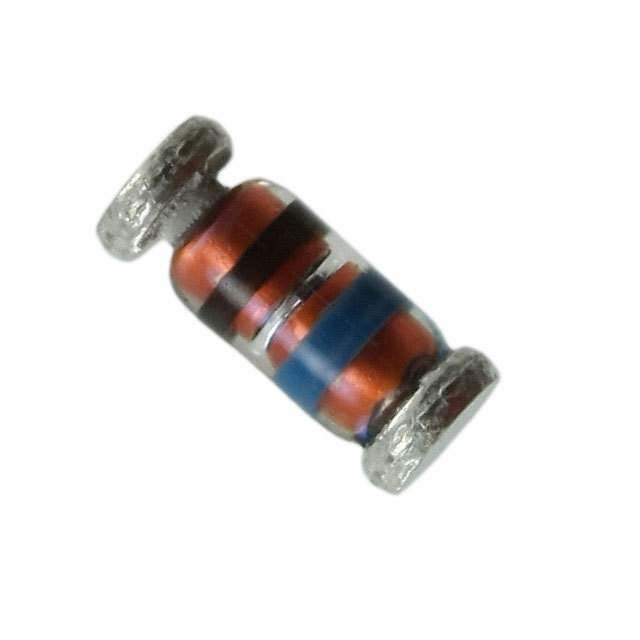

| 产品图片 |
|
| 产品型号 | FLZ30VC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.2V @ 200mA |
| 不同 Vr时的电流-反向漏电流 | 133nA @ 23V |
| 产品目录页面 | |
| 供应商器件封装 | SOD-80 |
| 其它名称 | FLZ30VCDKR |
| 功率-最大值 | 500mW |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 容差 | ±3% |
| 封装/外壳 | SOD-80 |
| 工作温度 | -65°C ~ 175°C |
| 标准包装 | 1 |
| 电压-齐纳（标称值）(Vz) | 29.1V |
| 阻抗（最大值）(Zzt) | 46 欧姆 |
