Datasheet下载- 型号： FJX3013RTF
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供FJX3013RTF由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 FJX3013RTF价格参考。Fairchild SemiconductorFJX3013RTF封装/规格：未分类， 暂无。您可以下载FJX3013RTF参考资料、Datasheet数据手册功能说明书，资料中有FJX3013RTF 详细功能的应用电路图电压和使用方法及教程。
FJX3013RTF 是安森美（ON Semiconductor）推出的预偏置NPN型双极结型晶体管（BJT），采用SOT-23封装，内置基极-发射极电阻（R1）和基极-集电极电阻（R2），无需外部偏置电路，简化设计并提升可靠性。其典型应用包括： 1. 数字开关/逻辑电平转换：适用于微控制器（如STM32、Arduino）IO口驱动能力不足时，作为缓冲开关控制LED、小型继电器、蜂鸣器或MOSFET栅极； 2. 负载开关与电源管理：在便携设备中用于低功耗启停外围模块（如传感器、通信模块），利用其快速开关特性（fₜ ≈ 250 MHz）实现高效通断； 3. 信号调理与接口电路：在工业I/O模块或通信接口（如RS-232电平转换前端）中作电平适配或反相器使用； 4. 消费电子待机控制：如TV遥控接收电路、电池供电设备的唤醒检测电路，凭借低输入电流（IB可低至μA级）延长电池寿命。 该器件具有高直流电流增益（hFE = 160–450）、低饱和压降（VCE(sat) ≈ 0.1 V @ IC=10 mA），且通过AEC-Q101认证，亦适用于汽车电子中的非安全关键类控制节点（如车灯状态指示、HVAC风扇控制）。注意：不适用于大功率放大或高频模拟放大场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANS PREBIAS NPN 200MW SOT323 |
| 产品分类 | 晶体管(BJT) - 单路﹐预偏压式 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

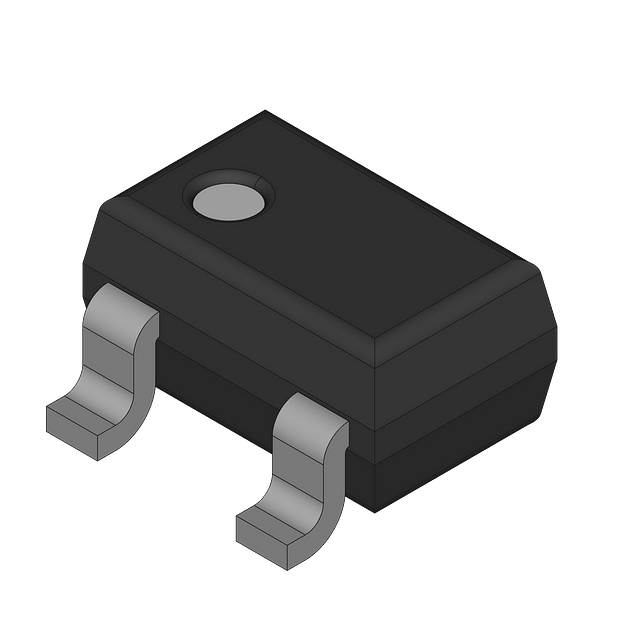

| 产品图片 |
|
| 产品型号 | FJX3013RTF |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值（最大值） | 300mV @ 500µA， 10mA |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 68 @ 5mA，5V |
| 供应商器件封装 | SOT-323 |
| 功率-最大值 | 200mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SC-70，SOT-323 |
| 晶体管类型 | NPN - 预偏压 |
| 标准包装 | 3,000 |
| 电压-集射极击穿（最大值） | 50V |
| 电流-集电极(Ic)（最大值） | 100mA |
| 电流-集电极截止（最大值） | 100nA（ICBO） |
| 电阻器-发射极基底(R2)(Ω) | 47k |
| 电阻器-基底(R1)(Ω) | 2.2k |
| 频率-跃迁 | 250MHz |
