Datasheet下载- 型号： ESMG100ELL103MN25S
- 制造商： United Chemi-Con (UCC)
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ESMG100ELL103MN25S由United Chemi-Con (UCC)设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ESMG100ELL103MN25S价格参考。United Chemi-Con (UCC)ESMG100ELL103MN25S封装/规格：未分类， 暂无。您可以下载ESMG100ELL103MN25S参考资料、Datasheet数据手册功能说明书，资料中有ESMG100ELL103MN25S 详细功能的应用电路图电压和使用方法及教程。
United Chemi-Con（尼吉康）型号ESMG100ELL103MN25S是一款铝电解电容器，其关键参数为：额定电压10V、标称容量10,000μF（103表示10×10³ μF）、尺寸为Φ18mm×25mm（径向引线型），具有低阻抗、长寿命（105℃下额定寿命2,000小时）及高纹波电流耐受能力。 该电容主要应用于对滤波性能和稳定性要求较高的中低电压直流电源系统中，典型场景包括： - 开关电源（SMPS）的输出端滤波，用于平滑整流后的脉动电压，抑制高频噪声； - 工业控制设备（如PLC电源模块、变频器辅助电源）中的主滤波或储能环节； - 消费类电子产品的AC-DC适配器、LED驱动电源、液晶电视/显示器的背光电源等； - 通信设备（如基站电源、光模块供电单元）中作为二次侧大容量储能与去耦元件； - 医疗电子设备中符合安全规范的低压电源滤波（需配合整体安规设计）。 其10V额定电压限制了在高压电路中的使用，但10,000μF的大容量使其特别适合需要强瞬态电流响应与低输出纹波的场合。需注意PCB布局时应远离热源，并确保极性正确焊接。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 10000UF 10V 20% RADIAL |
| ESR（等效串联电阻） | - |
| 产品分类 | 铝电容器 |
| 品牌 | United Chemi-Con |
| 数据手册 | |

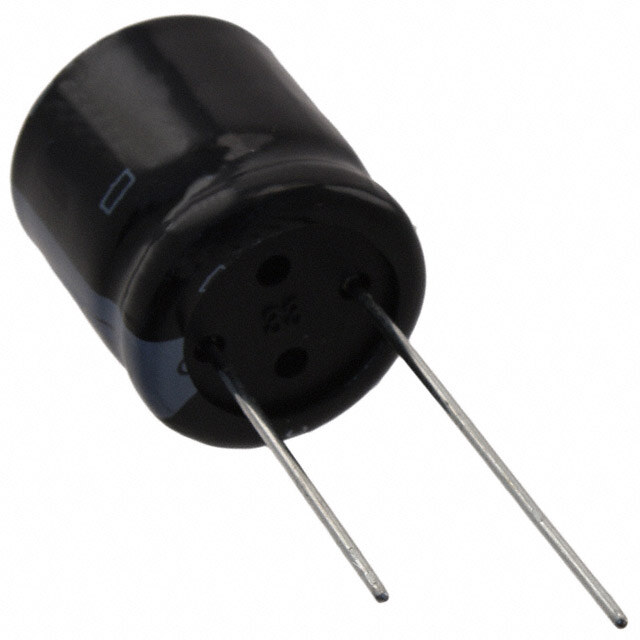

| 产品图片 |
|
| 产品型号 | ESMG100ELL103MN25S |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | SMG |
| 不同温度时的使用寿命 | 85°C 时为 2000 小时 |
| 产品目录绘图 |
|
| 其它名称 | 565-1029 |
| 包装 | 散装 |
| 大小/尺寸 | 0.787" 直径（20.00mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装/外壳 | 径向，Can |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 通用 |
| 引线间距 | 0.394"（10.00mm） |
| 标准包装 | 250 |
| 电容 | 10000µF |
| 类型 | - |
| 纹波电流 | 2.41A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 10V |
| 高度-安装（最大值） | 0.984"（25.00mm） |
