Datasheet下载- 型号： EP1K10FC256-2N
- 制造商： altera
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供EP1K10FC256-2N由altera设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 EP1K10FC256-2N价格参考。alteraEP1K10FC256-2N封装/规格：未分类， 暂无。您可以下载EP1K10FC256-2N参考资料、Datasheet数据手册功能说明书，资料中有EP1K10FC256-2N 详细功能的应用电路图电压和使用方法及教程。
EP1K10FC256-2N 是 Intel（原Altera）早期推出的ACEX 1K系列FPGA，属于低成本、低密度嵌入式FPGA，逻辑容量约1万等效门，采用256引脚Fine-Line BGA封装，-2表示速度等级（tPD≈2ns）。其典型应用场景包括： - 工业控制：用作PLC模块中的逻辑协处理器，实现I/O扩展、状态机控制、协议转换（如RS-485/Modbus从站）； - 消费电子：在老式打印机、扫描仪或多媒体终端中承担时序控制、接口桥接（如并口↔内部总线）或简单图像预处理； - 通信设备：用于低端网络终端的LED状态管理、EEPROM配置接口、复位逻辑及物理层辅助控制； - 教学与原型开发：因开发工具（Quartus II早期版）易得、资源适中，广泛用于高校数字系统课程实验和FPGA入门项目； - 航空航天/医疗等高可靠性领域较少使用，因其无工业级温度范围选项（仅商用0–70℃），且已停产多年，现多用于存量设备维护或替代升级。 需注意：该器件不支持在线配置（需外部配置芯片）、无内嵌RAM块和乘法器，不适合复杂算法或高速信号处理。当前新设计应选用Intel Cyclone系列等现代FPGA替代。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC FPGA 136 I/O 256FBGA |
| 产品分类 | 嵌入式 - FPGA（现场可编程门阵列） |
| I/O数 | 136 |
| LAB/CLB数 | 72 |
| 品牌 | Altera |
| 数据手册 | 点击此处下载产品Datasheethttp://www.altera.com/literature/ds/pkgds.pdf#page=93-94 |

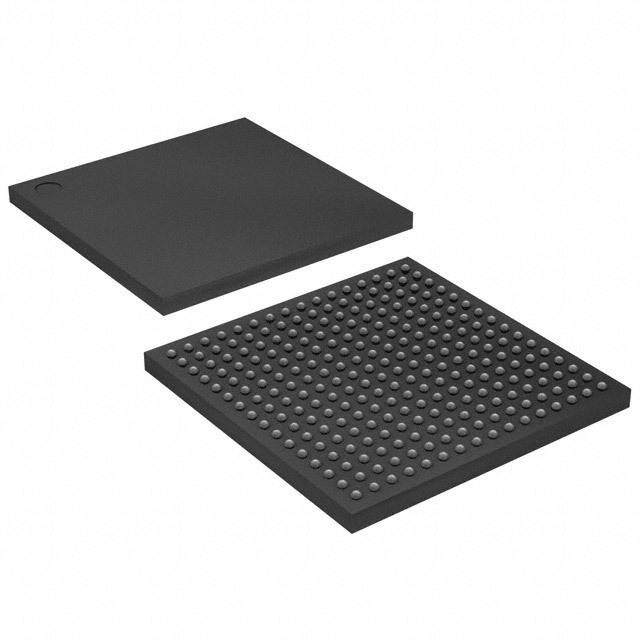

| 产品图片 |
|
| 产品型号 | EP1K10FC256-2N |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | ACEX-1K® |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25450 |
| 供应商器件封装 | 256-FBGA（17x17） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 256-BGA |
| 工作温度 | 0°C ~ 85°C |
| 总RAM位数 | 12288 |
| 栅极数 | 56000 |
| 标准包装 | 90 |
| 电压-电源 | 2.375 V ~ 2.625 V |
| 逻辑元件/单元数 | 576 |
