ICGOO在线商城 > ELXY500ELL331MJ30S
Datasheet下载- 型号： ELXY500ELL331MJ30S
- 制造商： United Chemi-Con (UCC)
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
ELXY500ELL331MJ30S产品简介：
ICGOO电子元器件商城为您提供ELXY500ELL331MJ30S由United Chemi-Con (UCC)设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供ELXY500ELL331MJ30S价格参考以及United Chemi-Con (UCC)ELXY500ELL331MJ30S封装/规格参数等产品信息。 你可以下载ELXY500ELL331MJ30S参考资料、Datasheet数据手册功能说明书， 资料中有ELXY500ELL331MJ30S详细功能的应用电路图电压和使用方法及教程。

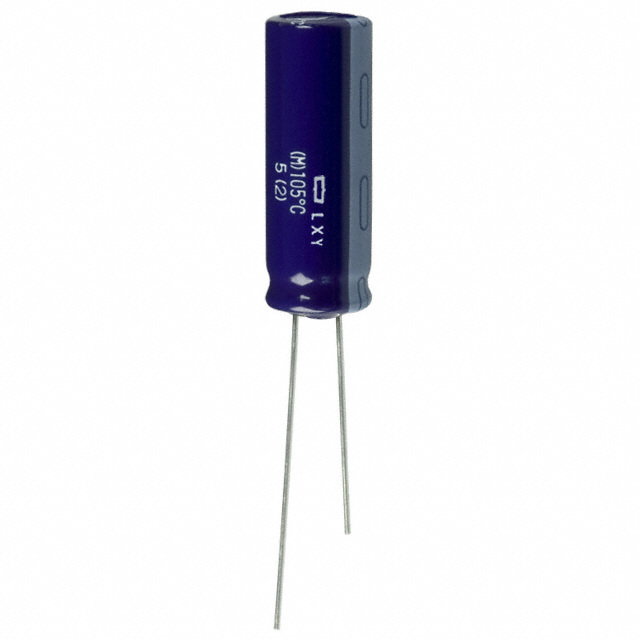

ELXY500ELL331MJ30S是United Chemi-Con（尼吉康）生产的引线型铝电解电容器，额定电压50V、标称容量330μF、尺寸Φ10×30mm（J代表径向引线、M为±20%容差、S表示标准寿命/纹波电流规格）。其典型应用场景包括： - 开关电源（SMPS）输入/输出滤波：用于AC-DC适配器、PC电源、工业电源等，平抑整流后脉动电压，提升输出稳定性； - 变频器与电机驱动电路：在逆变模块直流母线中承担储能与低频滤波，吸收IGBT开关引起的脉动电流； - LED驱动电源：作为恒流源前级的高压滤波电容，保障驱动IC工作稳定； - 工控设备与UPS系统：在宽温（–40℃～+105℃）、高纹波电流环境下提供可靠能量缓冲与电压支撑； - 消费电子电源模块：如液晶电视电源板、游戏主机供电单元等对成本、体积与寿命有均衡要求的场景。 该型号具备105℃额定温度、5000小时寿命（105℃满负荷）、高纹波电流耐受能力（约890mA RMS），适用于中等功率、中长期运行的通用电源场合，不推荐用于高频谐振、强振动或高可靠性军工/医疗主路。
| 参数 | 数值 |
| 产品目录 | |
| 描述 | CAP ALUM 330UF 50V 20% RADIAL铝质电解电容器 - 带引线 330UF 50V |
| ESR（等效串联电阻） | - |
| 产品分类 | |
| 品牌 | United Chemi-Con |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器 - 带引线,United Chemi-Con ELXY500ELL331MJ30SLXY |
| 数据手册 | |
| 产品型号 | ELXY500ELL331MJ30S |
| 不同温度时的使用寿命 | 105°C 时为 5000 小时 |
| 产品 | High Temp Electrolytic Capacitors |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 铝质电解电容器 - 带引线 |
| 其它名称 | 565-1841 |
| 包装 | 散装 |
| 商标 | United Chemi-Con |
| 外壳直径 | 10 mm |
| 外壳长度 | 30 mm |
| 大小/尺寸 | 0.394" 直径（10.00mm） |
| 安装类型 | 通孔 |
| 容差 | 20 % |
| 封装 | Bulk |
| 封装/外壳 | 径向，Can |
| 尺寸 | 10 mm Dia. x 30 mm L |
| 工作温度 | -55°C ~ 105°C |
| 工厂包装数量 | 1000 |
| 应用 | 通用 |
| 引线间距 | 0.197"（5.00mm） |
| 引线间隔 | 5 mm |
| 最大工作温度 | + 105 C |
| 标准包装 | 2,000 |
| 电压额定值DC | 50 V |
| 电容 | 330 uF |
| 端接类型 | Radial |
| 类型 | - |
| 系列 | LXY |
| 纹波电流 | 1.26A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | 54 毫欧 |
| 额定电压 | 50V |
| 高度-安装（最大值） | 1.181"（30.00mm） |
